SC 旋转楼梯插件使用说明文档

1. 简介

本插件专为 Tekla Structures 软件设计，主要用于快速创建和修改钢结构中的SC 旋转楼梯节点。通过本插件，用户可以基于中心立柱快速生成旋转楼梯模型，并方便地进行属性调整。

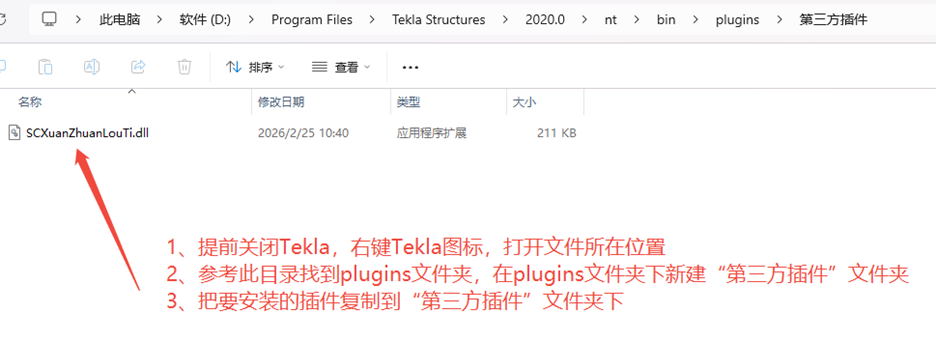

2. 插件安装方法

在安装插件前，请确保已完全关闭 Tekla Structures 软件。

安装步骤：

3. 使用方法 (SC 旋转楼梯节点)

3.1 前置准备

在使用插件生成楼梯前，需要先建立受力中心模型：

• 创建立柱： 先在模型中创建一根圆钢，该圆钢将充当楼梯立柱的受力中心。

3.2 生成楼梯

1. 搜索插件： 在 Tekla 插件栏搜索框中输入"SC 旋转楼梯”。
2. 启动插件： 单击搜索到的"SC 旋转楼梯”插件图标。
3. 选择立柱： 依据插件弹出的提示，选择步骤 3.1 中创建的那根圆钢立柱。
4. 生成模型： 确认选择后，插件将自动生成旋转楼梯节点模型。

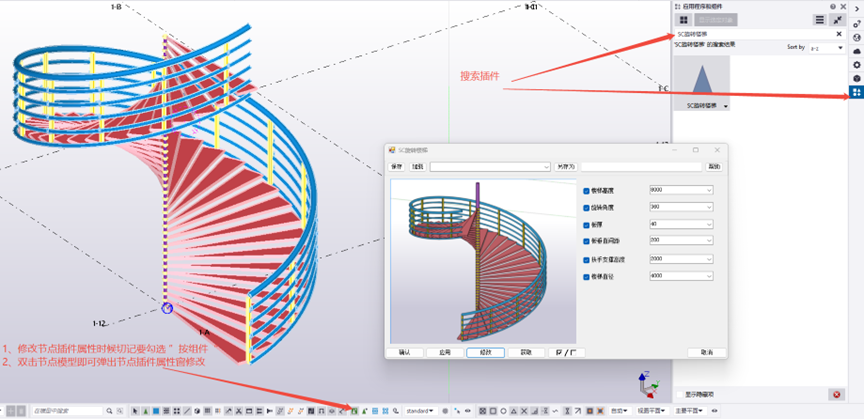

4. 属性修改与注意事项

4.1 修改节点属性

• 打开属性窗： 双击已生成的节点模型，即可弹出节点插件属性窗口。
• 显示修改： 在属性窗口中可修改楼梯的显示参数及相关设置。

4.2 重要注意事项

1. 勾选选项： 在修改节点插件属性时，切记要勾选 “按组件” 选项（具体名称以插件界面显示为准），以确保修改生效。
2. 软件版本： 安装路径中的版本号（如 2020.0）需与您实际安装的 Tekla Structures 版本保持一致。
3. 文件完整性： 确保复制的 .dll 文件完整，未被杀毒软件拦截。
