深入掌握Tekla Structures自定义组件部件：从入门到智能应用
在Tekla Structures的深化设计流程中，系统自带的组件库虽强大，但面对复杂或标准化的节点、细部时，往往需要更灵活的解决方案。自定义组件部件（Custom Component）正是应对这一挑战的核心功能。它允许用户将一组复杂的模型对象（如零件、螺栓、焊缝等）封装成一个可重复使用的智能单元，极大地提升建模效率、保证设计一致性，并实现企业级的标准化。

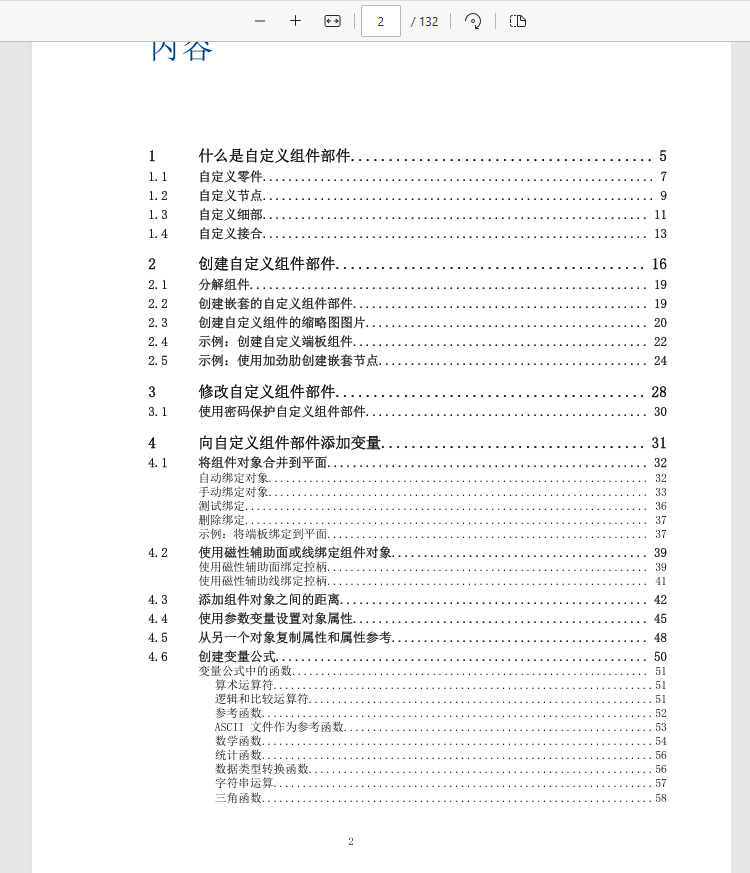

1. 自定义组件部件的类型
Tekla提供了四种类型的自定义组件，以适应不同的建模需求：
- 自定义零件 (Custom Part): 用于创建复杂的、非标准的零件，如异形埋件、蜂窝梁或复杂的支撑结构。它不直接连接其他零件，但可以作为其他组件的一部分。
- 自定义节点 (Custom Connection): 用于将次零件连接到主零件的端部，是创建梁柱连接、拼接等最常用的类型。
- 自定义细部 (Custom Detail): 用于向单个零件添加局部特征，如加劲肋、后背板或切割，常用于增强零件的构造细节。
- 自定义接合 (Custom Joint): 用于沿零件长度方向创建接缝，通常连接平行的零件，如楼梯踏步或扶手。
2. 创建与基础配置
创建自定义组件的基本流程是“分解-定义-编辑”。
- 分解组件： 可以先使用一个现有的系统组件（如端板144），右键选择“分解组件”，将其拆分为独立的对象，作为自定义组件的基础。
- 定义用户单元： 在“应用程序和组件”目录中，通过“定义用户单元”功能，选择对象、指定主次零件，并为其命名。
- 基础设置： 在创建向导中，需配置类型、名称、描述等属性，并设置定位方式（如中间、终点面等）。
创建完成后，一个非智能的静态组件即告完成。若要使其“智能”，则需进入自定义组件编辑器进行深度开发。
3. 赋予组件“智能”：变量与公式
这是自定义组件的核心。通过在“自定义组件编辑器”中添加变量和公式，组件便能根据模型环境自动调整。

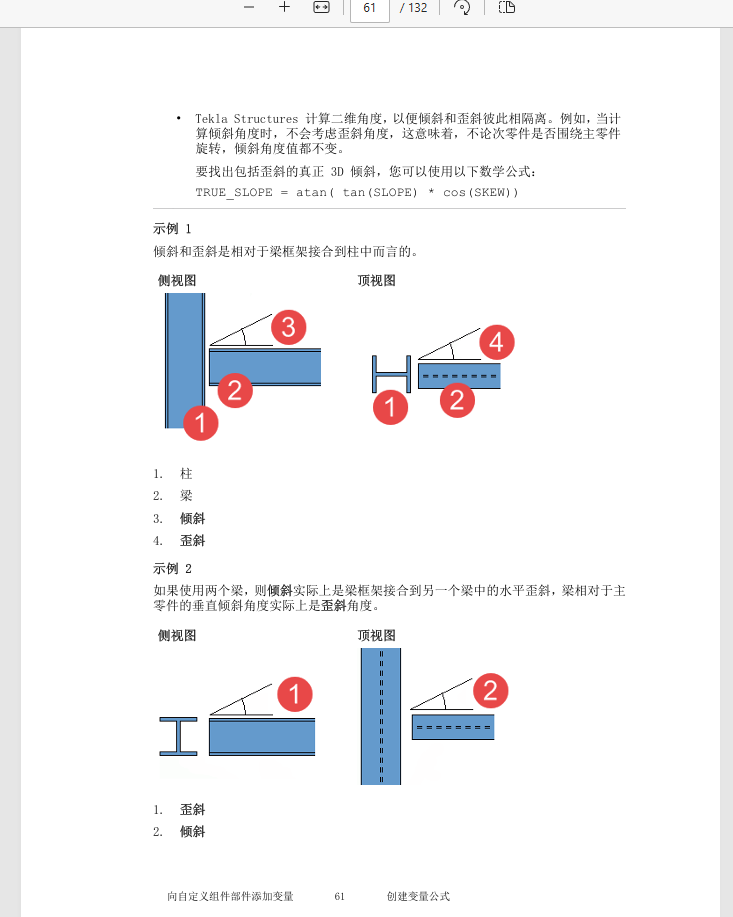

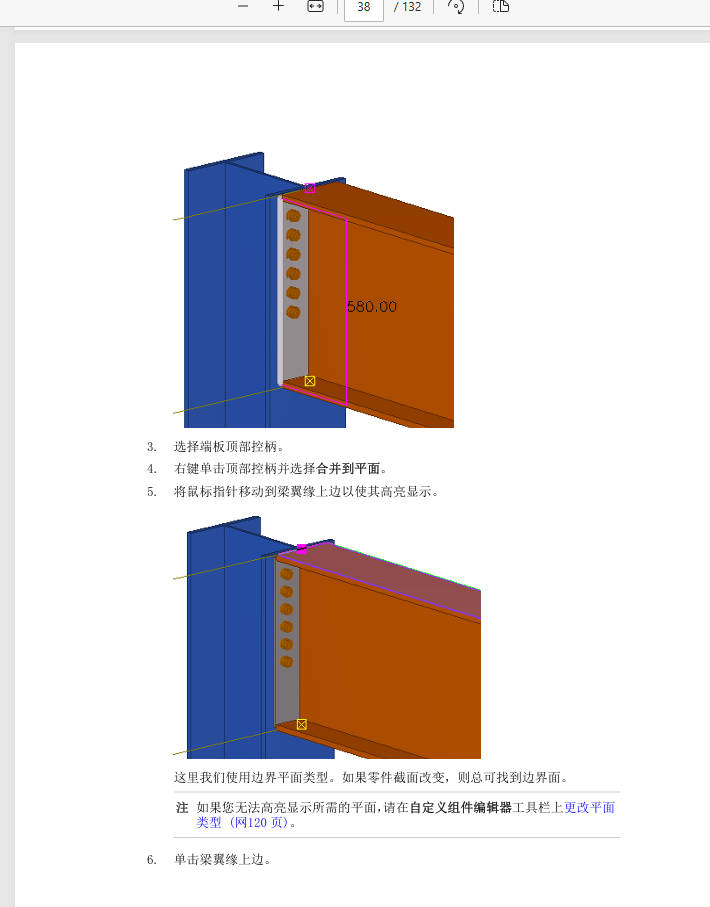

- 距离变量 (Distance Variables):通过将组件对象（如加劲肋）绑定到主零件的特定平面（如主要平面、中心面），可以创建可调整的距离。这使得组件能适应不同尺寸的主零件。
- 参数变量 (Parameter Variables): 这是实现智能的关键。用户可以创建不同类型的变量（如长度、数量、是/否、材料、截面等），并将其链接到组件对象的属性上。
4. 高级应用与外部集成
- 嵌套组件： 可以将多个现有组件（如端板、加劲肋）组合成一个更复杂的嵌套节点，并通过“是/否”变量控制子组件的创建与否。
- 外部数据链接： 自定义组件可以链接到外部Excel电子表格，利用Excel强大的计算能力进行复杂设计校核，实现BIM与设计计算的无缝对接。
- 用户自定义属性： 将变量链接到面板的用户自定义属性，可以方便地在模型中通过视图过滤来显示或隐藏特定的组件配置。
5. 优化用户界面与管理
一个优秀的自定义组件，其用户界面同样重要。

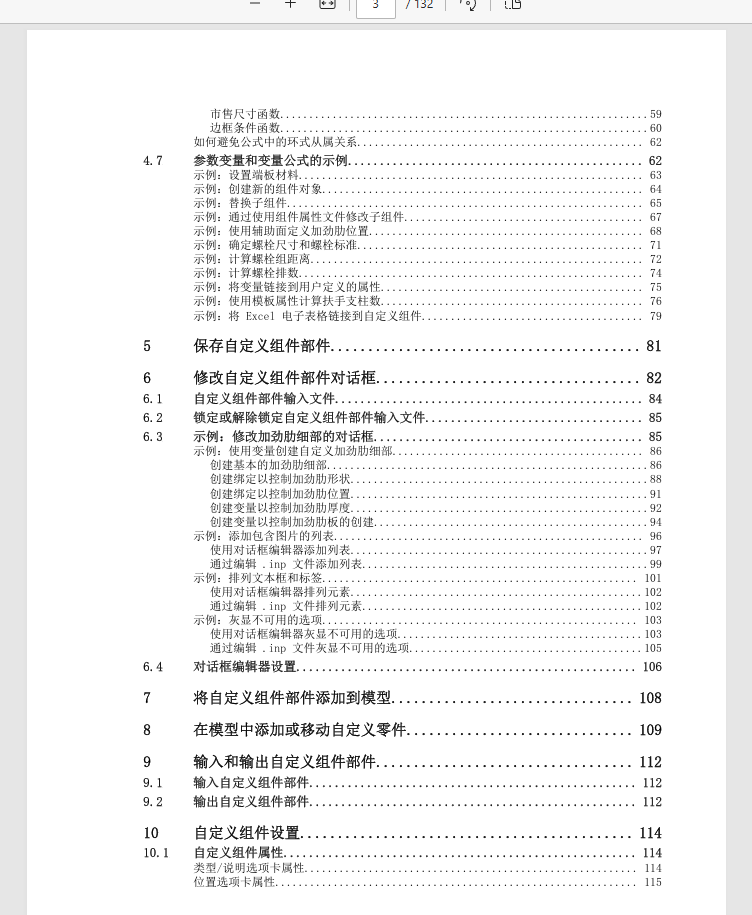

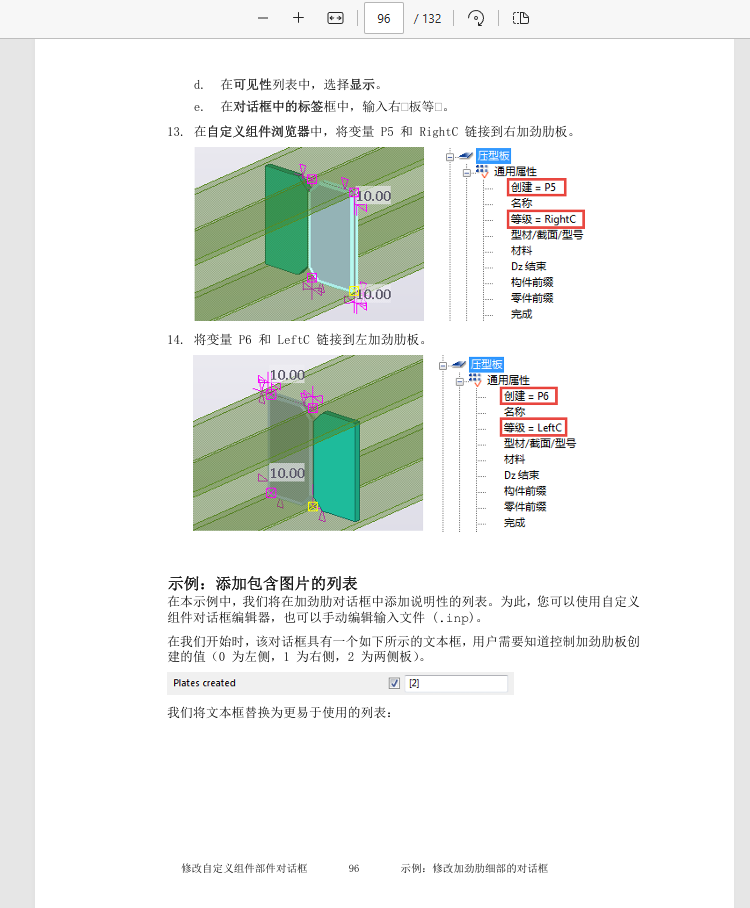

- 对话框编辑： 可通过图形化编辑器或手动编辑
.inp文件，对组件对话框进行深度定制，包括添加标签、列表、图片，甚至灰显不可用的选项，使操作更直观友好。 - 缩略图： 为组件创建清晰的缩略图，便于在庞大的组件库中快速识别。
- 输入/输出 (.uel文件)： 组件可以被输出为
.uel文件，在不同项目间轻松共享和复用，是企业知识沉淀的重要方式。 - 密码保护： 可为组件设置密码，防止未经授权的修改。
总结
Tekla Structures的自定义组件部件功能，是一个从基础建模到高级参数化设计的进阶工具。它不仅仅是创建一个可复用的模型片段，更是构建一个能感知环境、自动响应变化的“智能构件”。掌握这一功能，能够显著提升深化设计的效率与质量，是实现高效、标准化BIM工作流的关键技能。
