说明：

一、商品基础信息 重要须知

本产品属于 Tekla 自定义报表模板素材，不是软件，不售卖 Tekla 程序。

1. 使用前提：电脑本地已经安装 Tekla Structures，适配版本 19.0‑2025，低于 19.0 版本无法正常加载。

2. 交付内容：rpt 报表文件、tpl文件，附带简易操作指引文档。

3. 发货形式：线上发送电子压缩文件，没有实物，不邮寄快递。

4. 服务边界：只提供模板文件与基础操作文档，不提供全套软件实操教学。

5. 虚拟资料规则：下单前确认软件版本匹配，使用过程遇到适配问题，可以随时联系客服。

补充说明：模板已经预置计算逻辑，但输出结果受建模质量影响，递交审计、咨询单位前，务必人工复核全部数据。

二、模板核心能力

1. 构件和零件重量计算

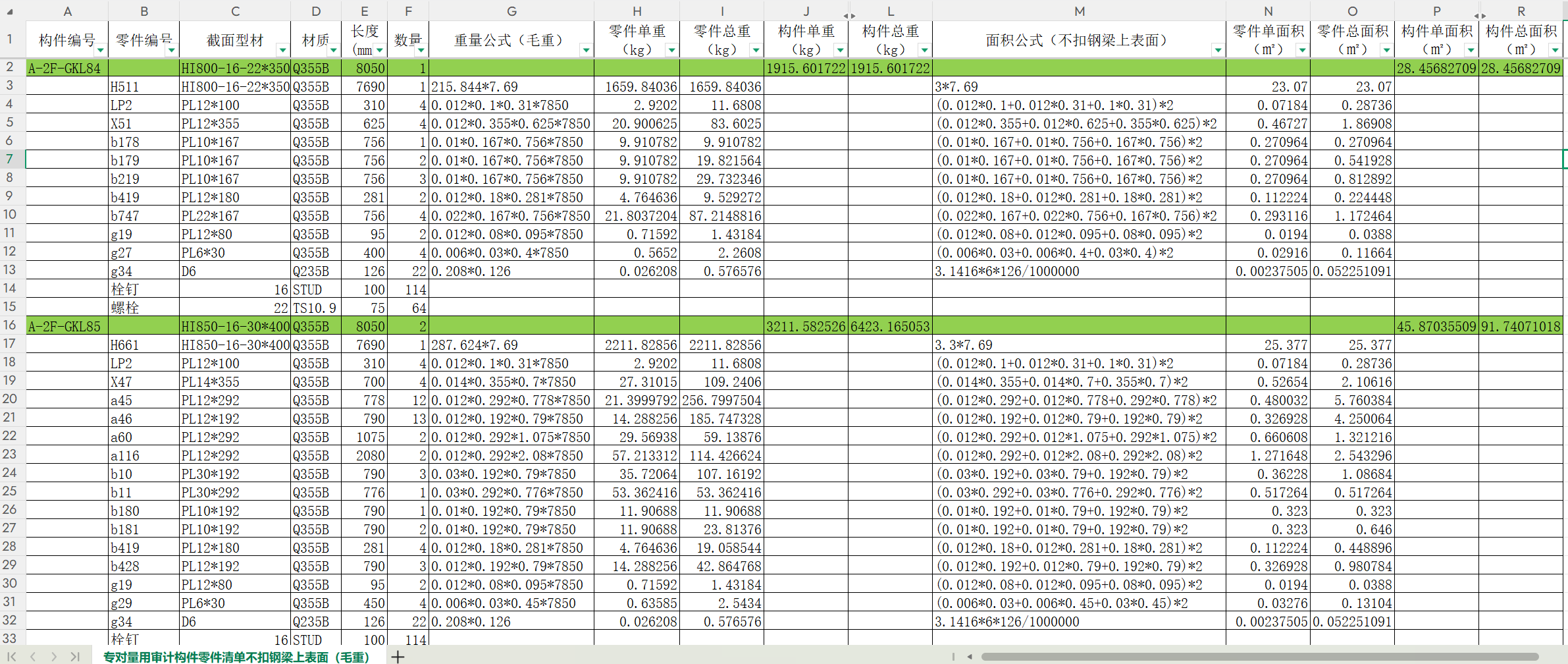

模板内部已经预置好重量运算公式，无需手动编写。可输出零件单重、零件总重、构件单重、构件总重，输出表格格式规整，适合对外提交对量参考。

2. 表面积统计，钢梁上表面扣减

针对钢结构涂装工程量统计开发，输出零件单面积、零件总面积、构件单面积、构件总面积；支持钢梁上表面扣减逻辑，减少人工二次改数。

3. 双格式文件配套

.rpt 报表文件：用于创建报表，直接导出 Excel 明细表；

.tpl 图纸表格文件：图纸属性直接调用，出图自动嵌入构件零件表格。

明确：本模板不包含焊缝相关统计字段。

三、模板部署操作指引

3.1 定位模板存放目录（优先方案一）

禁止放入 system 系统文件夹system 为软件原生模板目录，软件升级、重装会直接清除放入其中的自定义文件。自定义模板统一存放 template 文件夹，使用者务必自行备份源文件，防止意外丢失。

方案一 软件内部快速跳转（路径准确，优先推荐）

1. 启动 Tekla Structures，打开任意工程模型。

2. 顶部菜单栏选择：工具 高级选项 文件位置。

3. 找到 XS_TEMPLATE_DIRECTORY 参数，复制该路径，粘贴到电脑资源管理器地址栏回车，即可打开 template 文件夹。

方案二 通过模板编辑器进入目录

打开模板编辑器，点击文件 读取文件，弹出的弹窗目录即为 template 模板存放位置。

3.2 文件导入操作

1. 解压收到的压缩包，把里面全部.rpt、.tpl 文件复制。

2. 粘贴到上面步骤打开的 template 文件夹。

3. 把 Tekla 软件所有窗口全部关闭，完整重启软件，不重启软件无法识别新导入模板。

3.3 模板调用使用

使用.rpt 报表，导出 Excel

方式 A：顶部菜单报表 创建报表，下拉选择本套模板，选定输出范围，直接输出 Excel 表格。

方式 B：打开模板编辑器，文件 读取文件，选中 rpt 文件，支持自行二次修改字段。

使用.tpl 图纸表格

打开对应图纸，打开图纸属性 报告选项，下拉选中 tpl 模板，图纸出图时自动加载构件零件表格。

四、常见故障排查

1. 导入完成，软件列表找不到模板

确认文件粘贴至 template 文件夹，不要放到 system 文件夹；

完全退出 Tekla 软件，重新启动程序；

检查 Windows 系统文件扩展名，不要隐藏后缀，

文件不能是 xxx.rpt.txt 这种错误格式。

2. 报表出现方框乱码

本地计算机缺少 Tekla 配套国标工程字体，补齐对应字体即可正常显示文字。

3.Tekla 版本升级之后模板找不到

文件存放 template 文件夹，正常软件升级不会删除自定义模板；但无法规避极端异常环境丢失风险，务必养成自行备份模板的习惯；一旦放入 system 文件夹，升级会直接清空文件。

五、底部风险提示

1. 本商品仅为报表电子模板素材，不含 Tekla Structures 软件本体。

2. 修改模板之前，建议复制一份原始文件做备份，避免源文件损坏。

3. 模板计算结果和模型建模精度强相关，用于报价、审计对量时，全部数据需要人工复核校验。

4. 商品属于虚拟数字资料，出现适配问题，可联系客服沟通处理。
