钢构BIM工作站使用指南

钢构BIM工作站是专为钢结构工程打造的专业级数字化作业平台，依托高性能算力与专业软件集群，实现从三维建模、节点深化、精准算量到数控加工的数据全流程贯通。

一、注册登录进入钢混BIM工作站

1. 注册登录

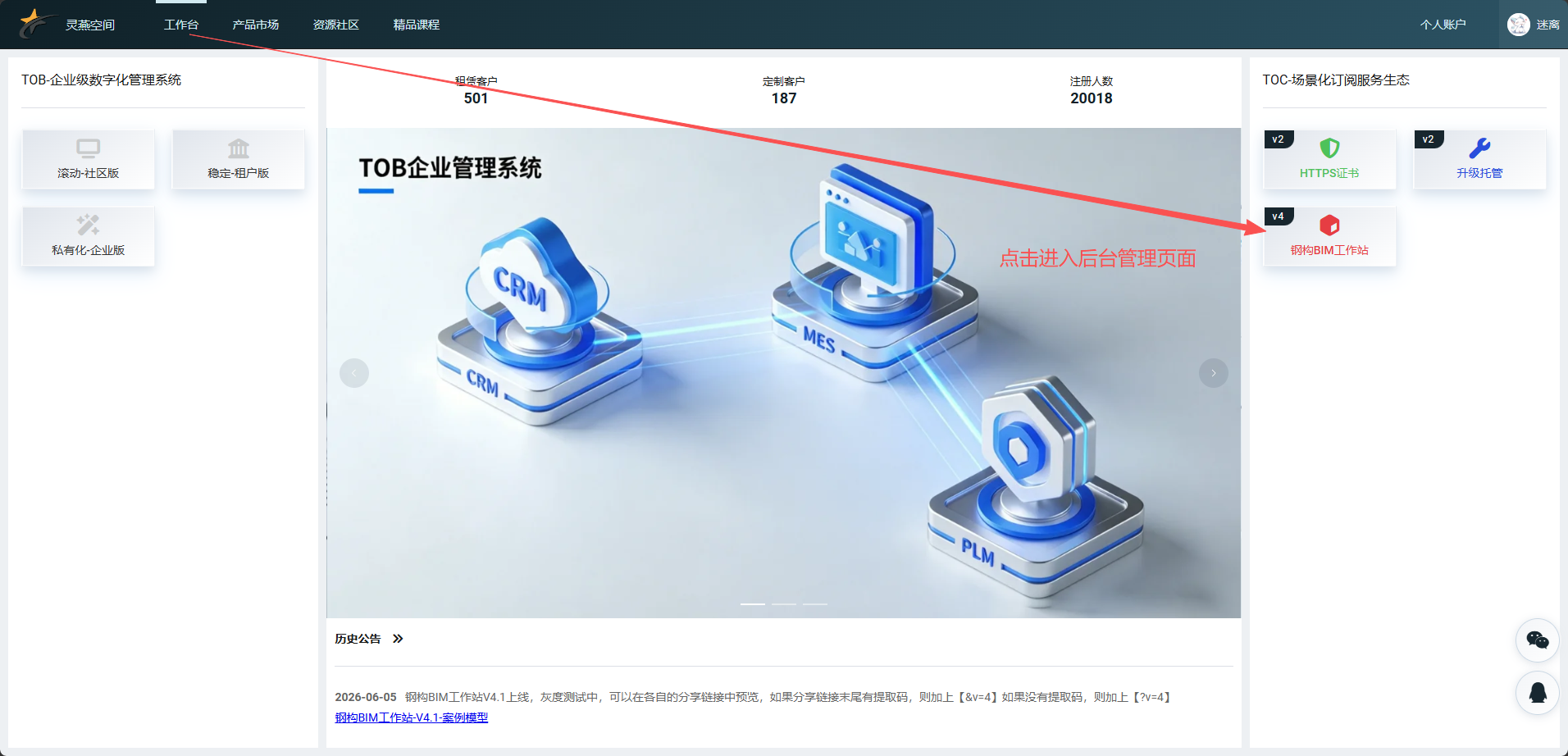

2. 点击进入

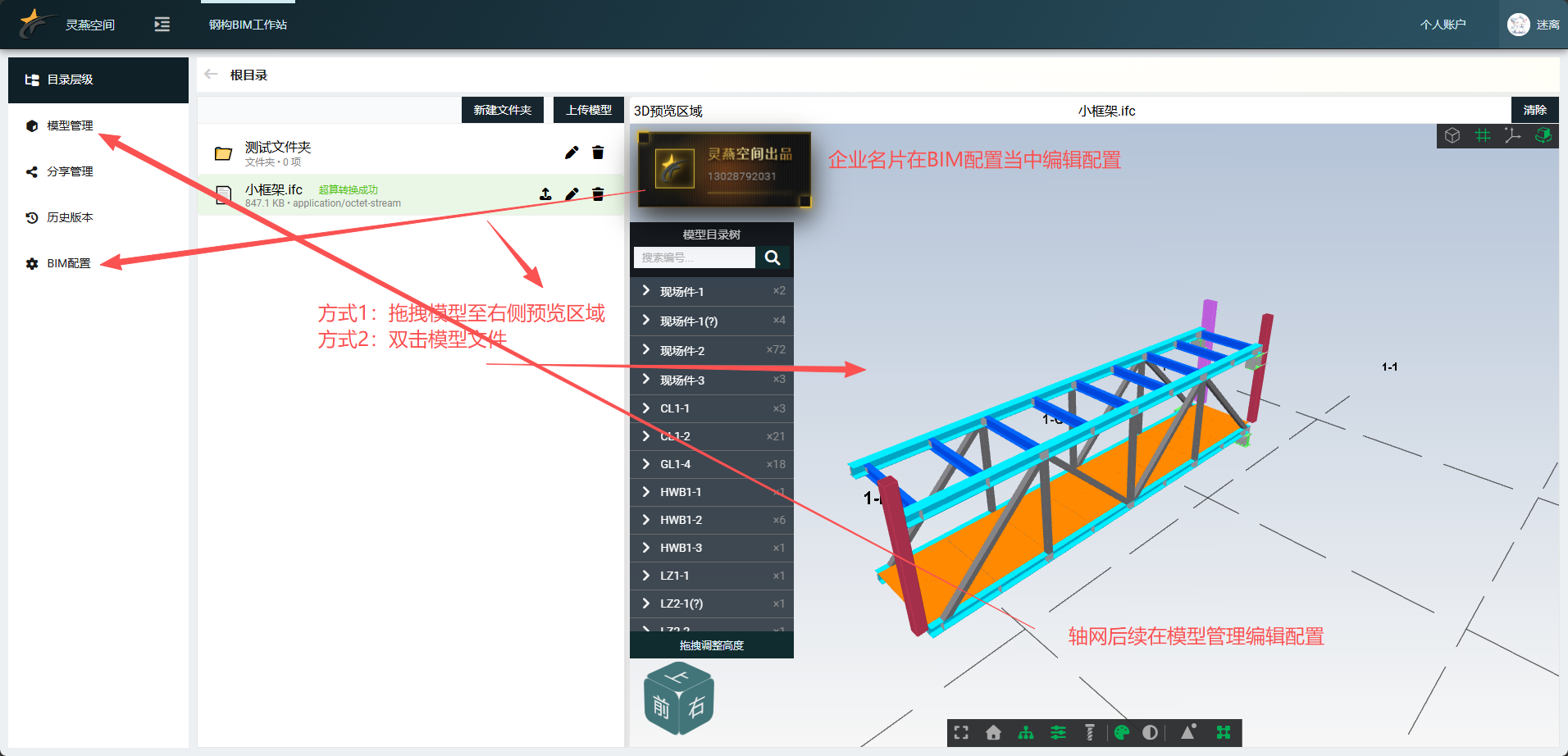

二、目录层级

1. 文件夹层级管理，可以无限嵌套，重命名等；
2. 预览模型方式1：鼠标左键点击模型文件，拖拽至右侧预览区域
3. 预览模型方式2：双击模型文件
4. 企业名片后续可在BIM配置菜单中编辑配置
5. 轴网后续可在模型管理菜单中编辑配置3D场景

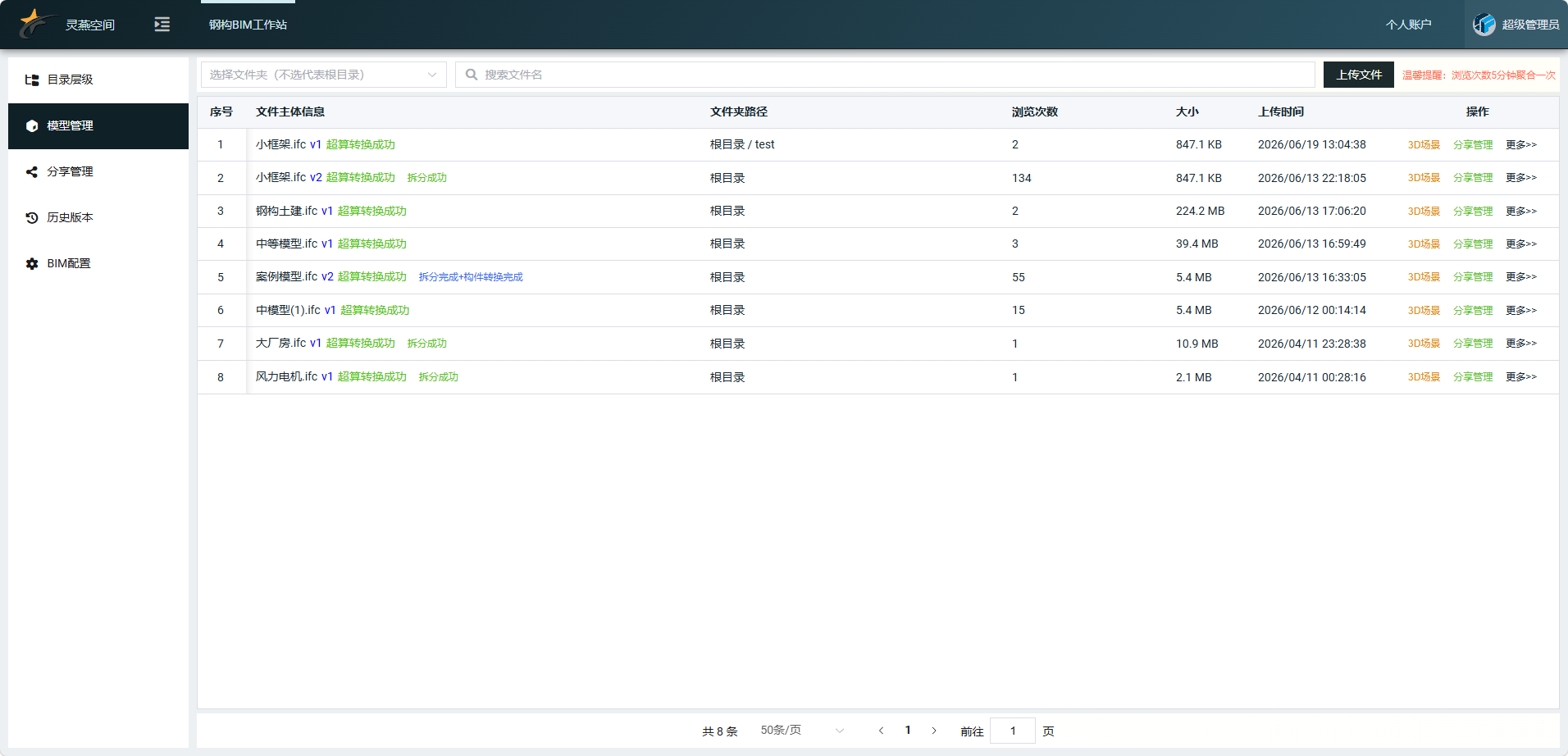

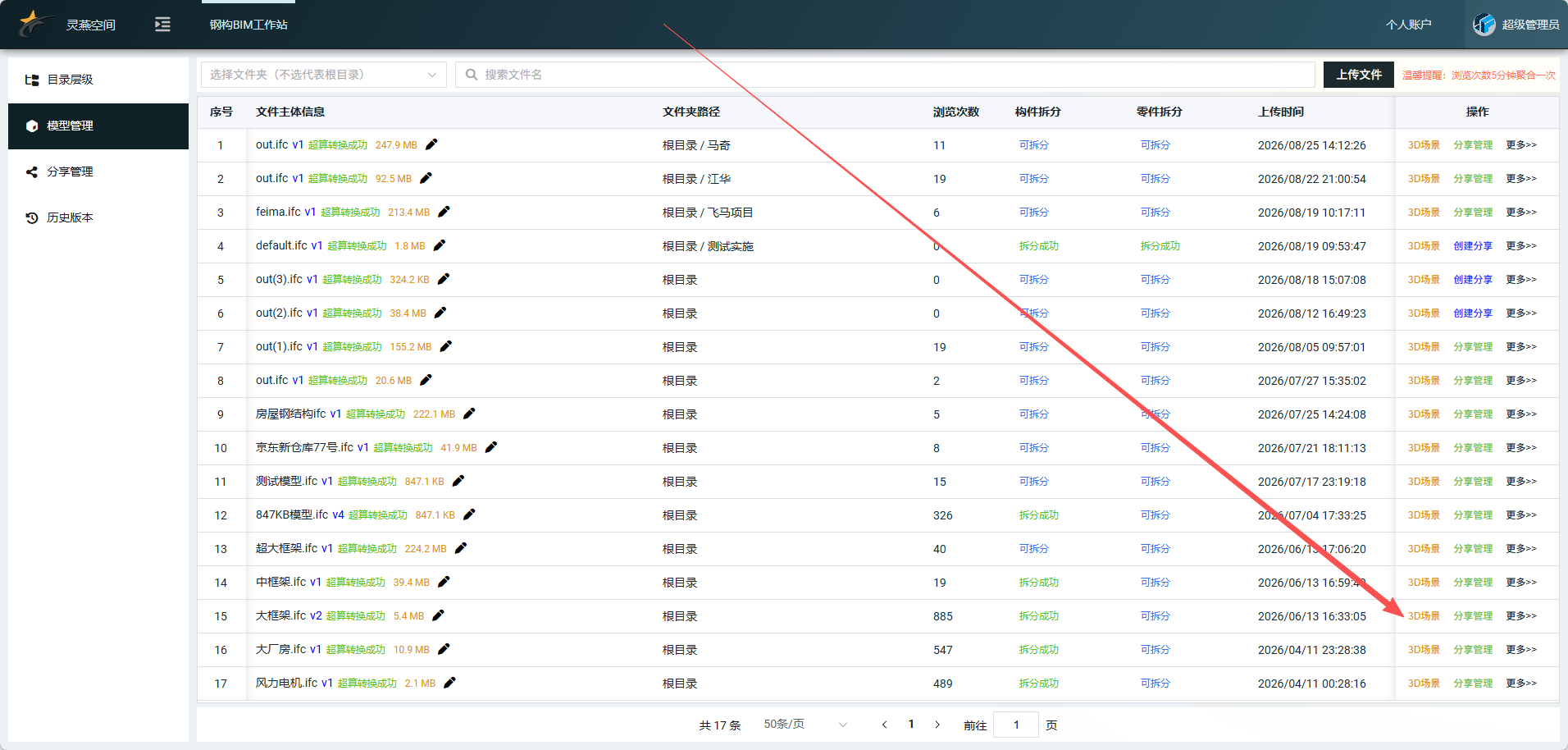

三、模型管理

1. 3D场景管理->Tekla轴网导入
2. 模型分享管理->网络链接可以任意场景传播，二维码可以贴在任何物体上
3. 版本管理->模型升版，历史版本
4. 模型拆分->拆分构件IFC，单独预览构件3D模型，轴网统一使用当前模型

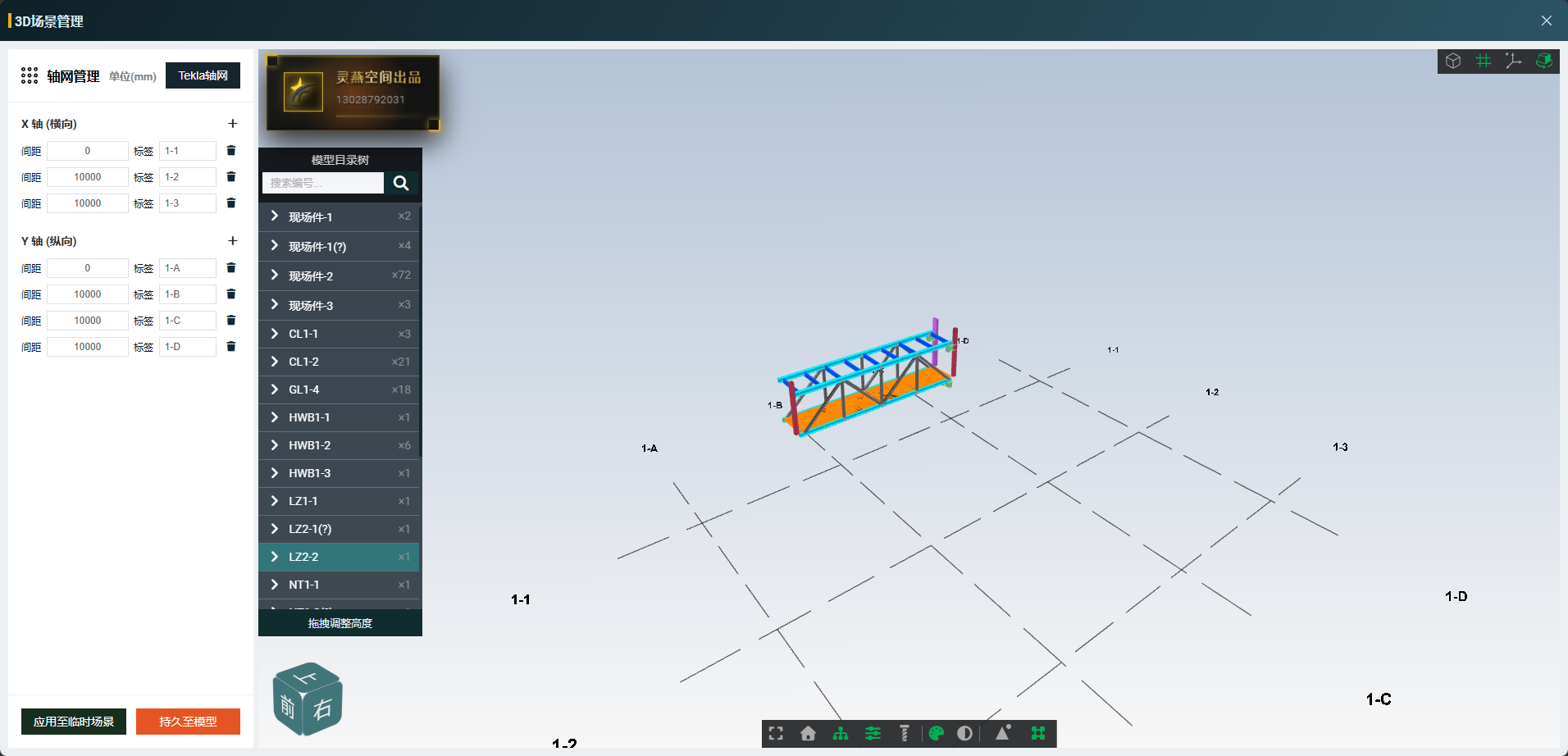

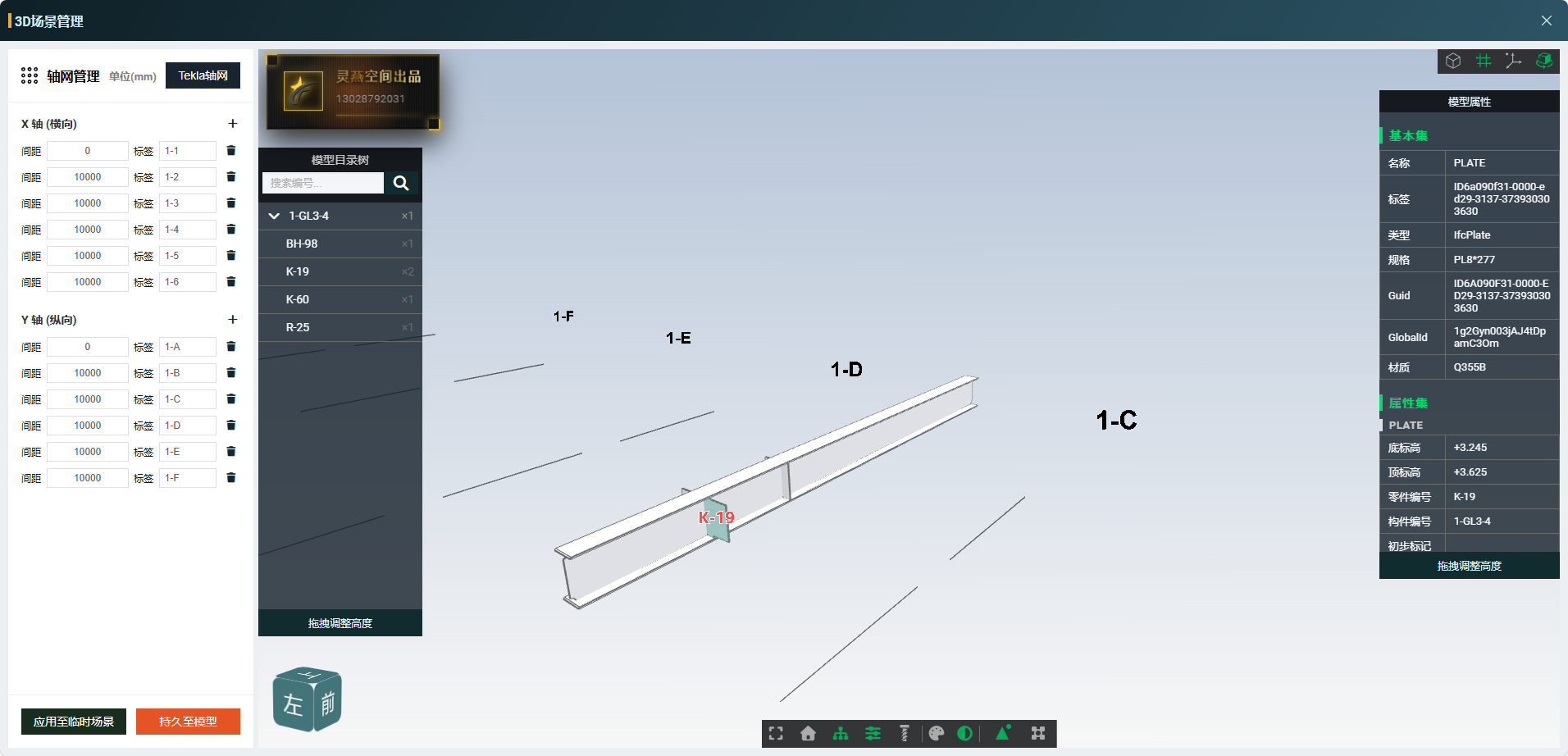

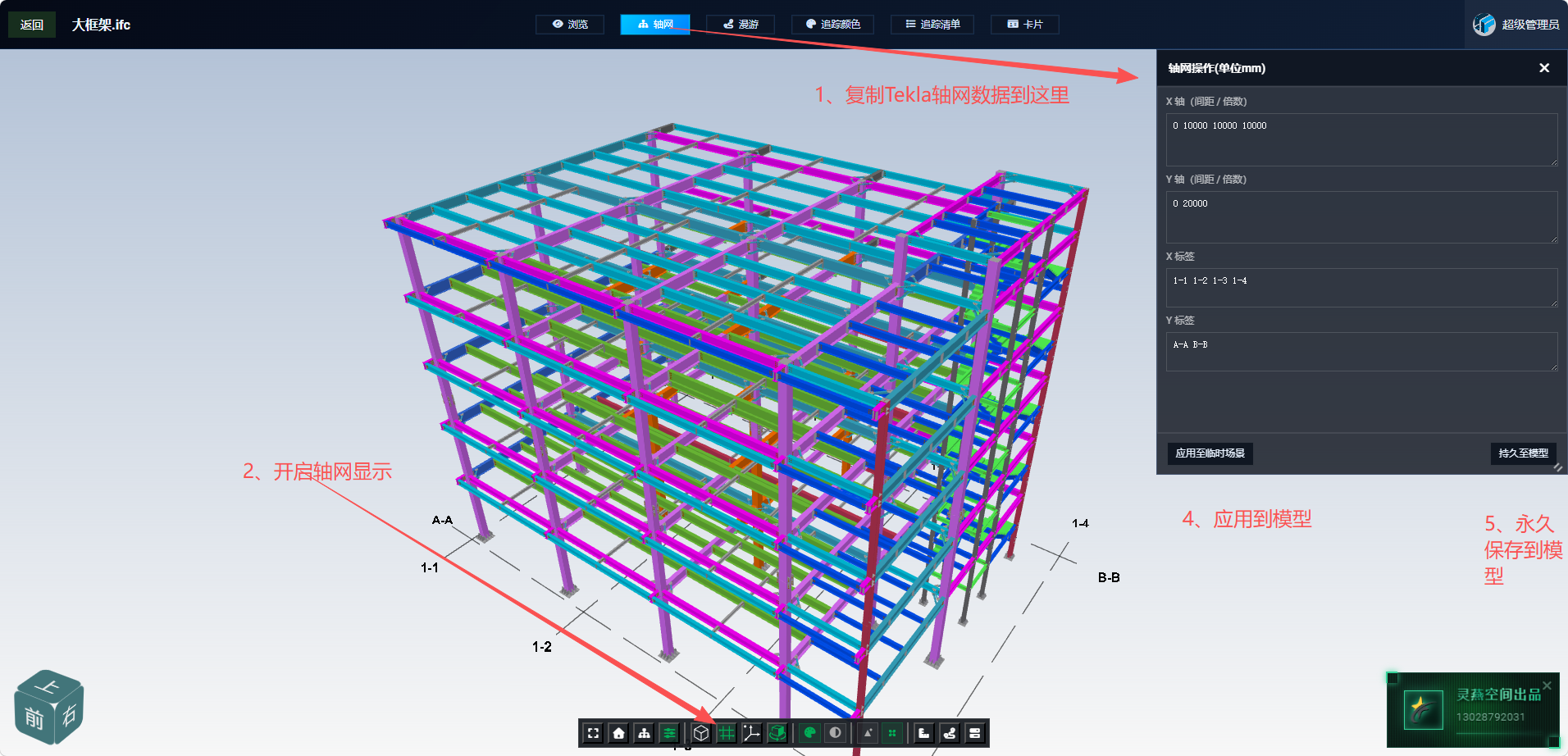

3.1、3D场景管理(轴网)

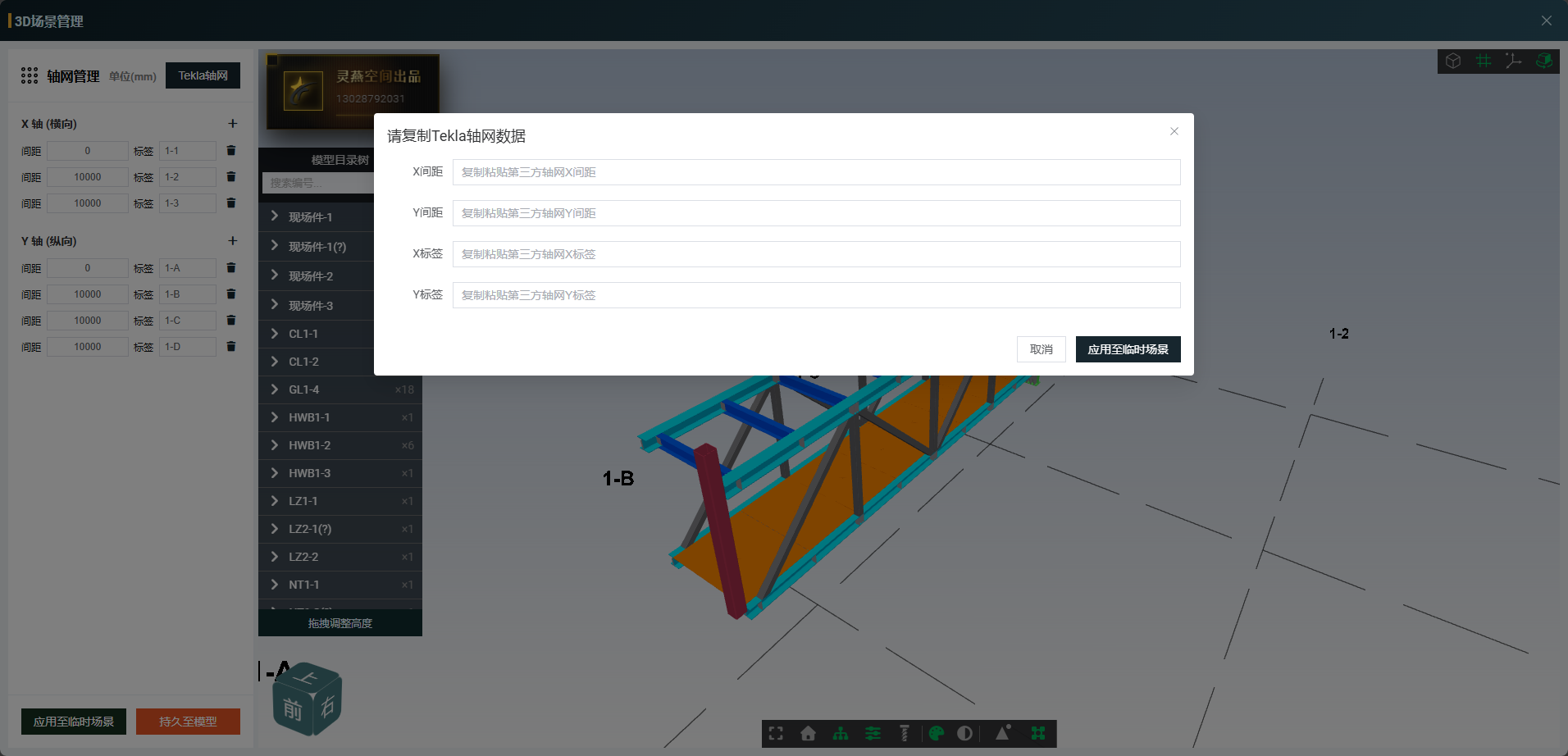

1. 轴网编辑配置：可以直接复制粘贴Tekla轴网，也可以在导入后编辑配置
2. 应用至临时场景：不会在该模型的全局生效
3. 持久化到模型：才会在该模型的全局生效

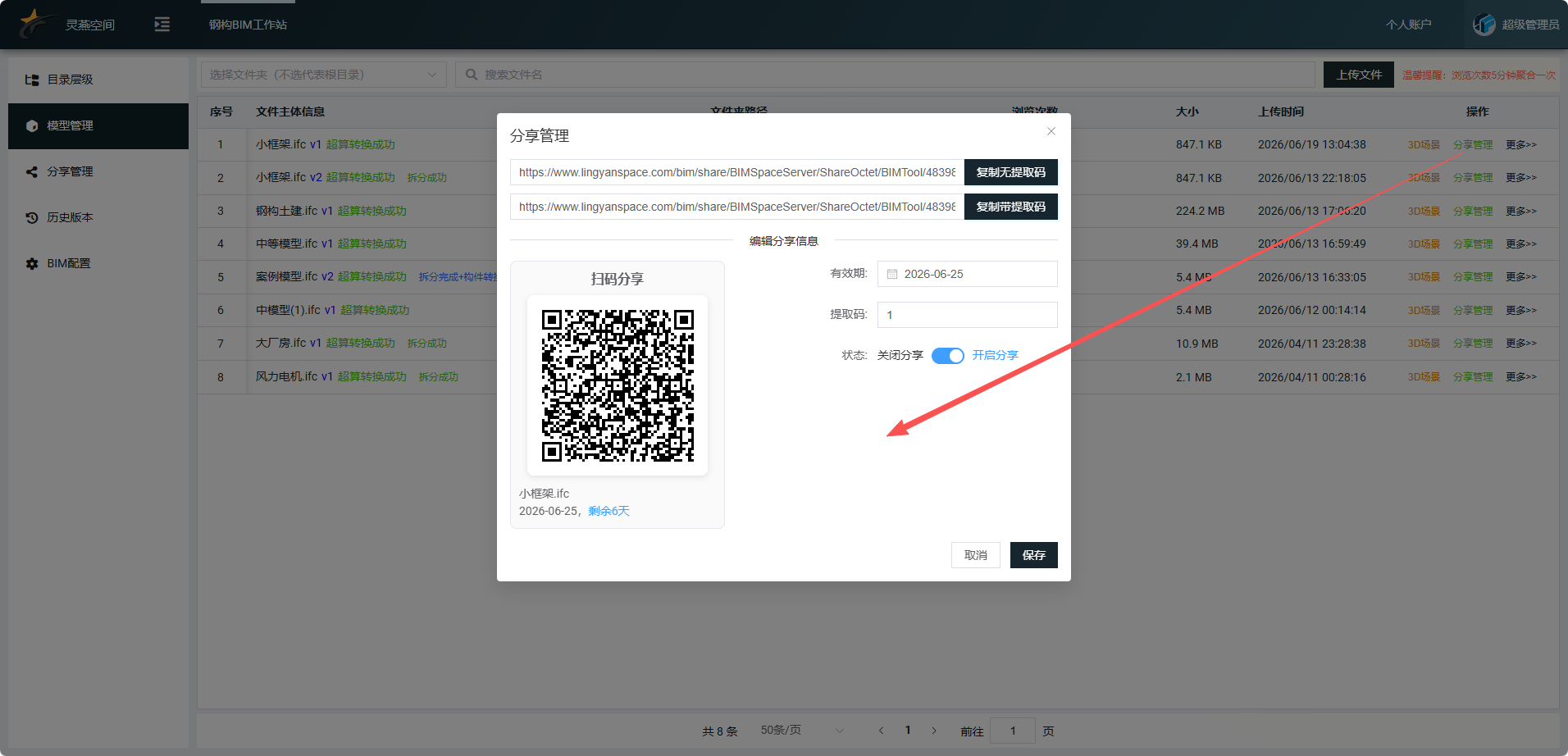

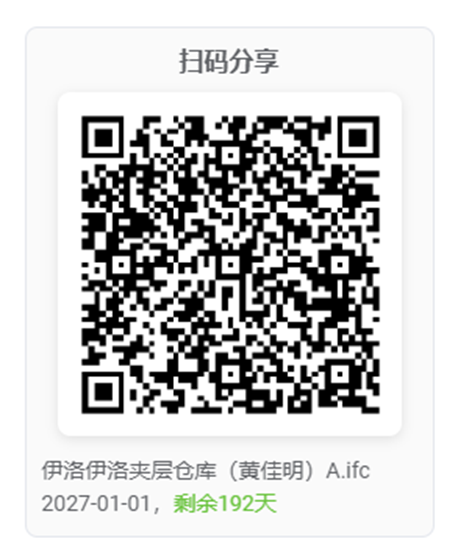

3.2、分享链接/二维码管理

1. 创建分享后可随时更改配置
2. 可以设置验证码来防盗
3. 随时更改截至日期
4. 随时关闭分享
5. 点击二维码可以下载，贴到任何物体上，后续升版模型始终观测到最新模型

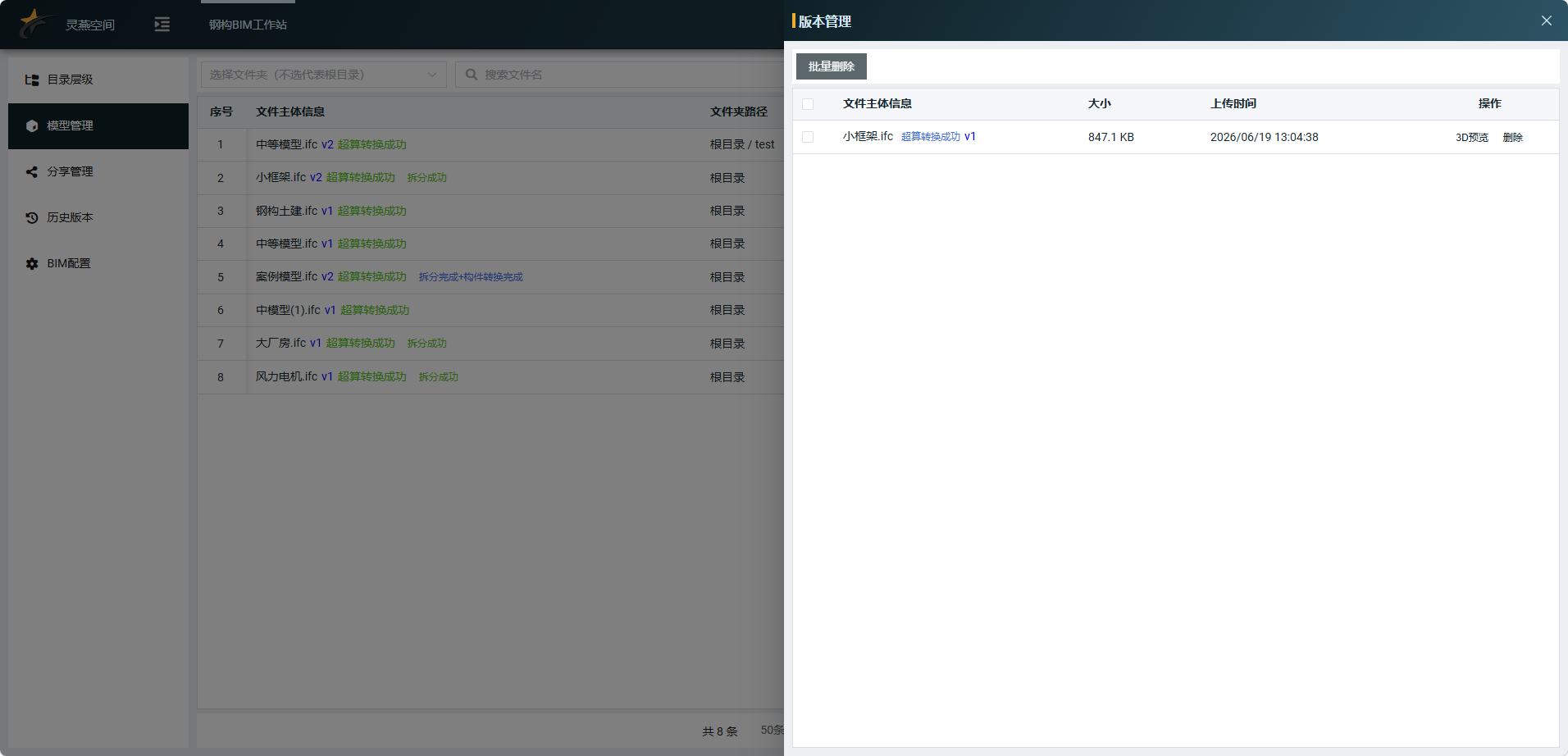

3.3、版本管理

1. 随时升版模型
2. 保留历史版本模型

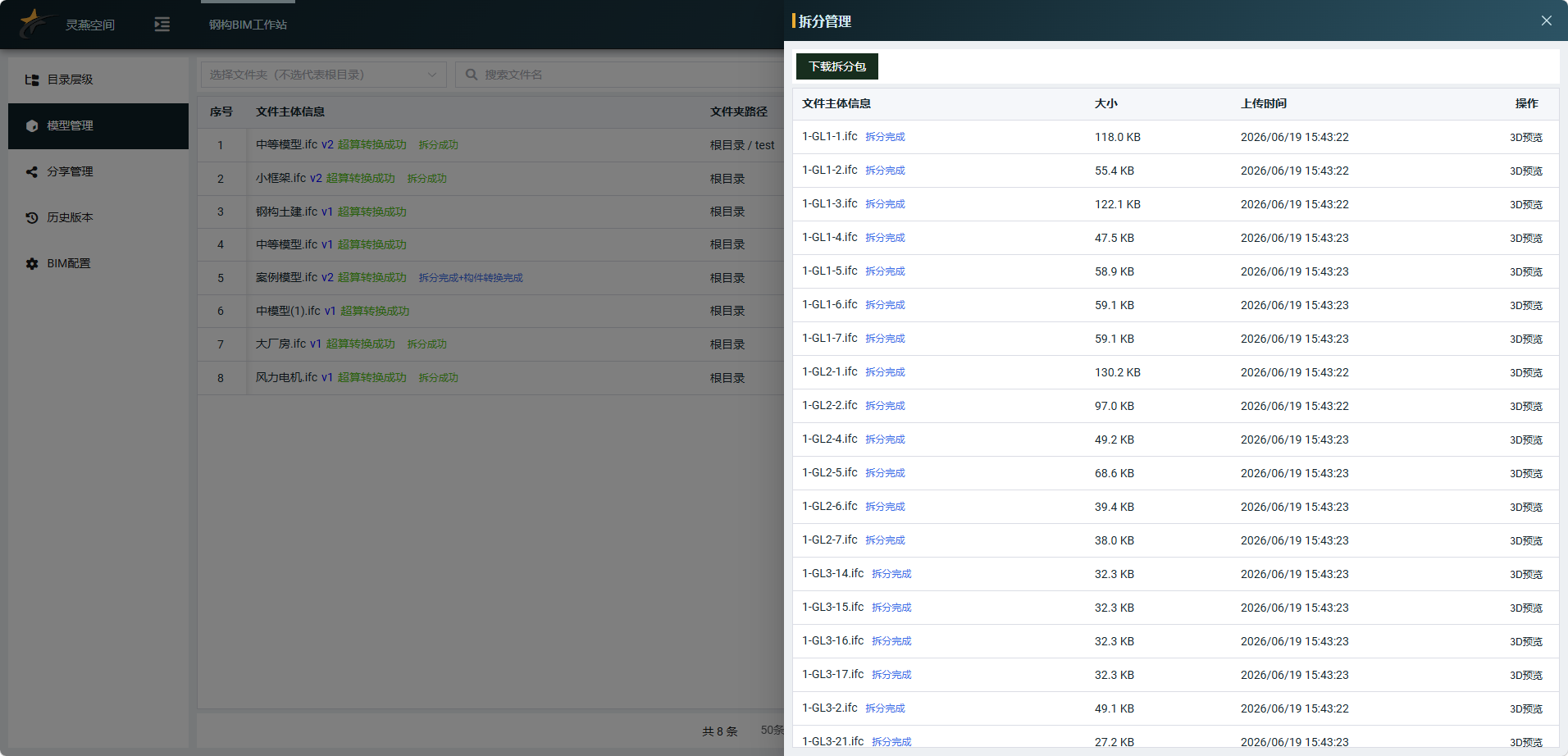

3.4、拆分管理

1. 随时拆分为构件IFC，但是需要注意如果未编号有【?】则文件名为xxx(未编号).ifc
2. 构件IFC包可以下载，拆分包里每个文件名是构件编号

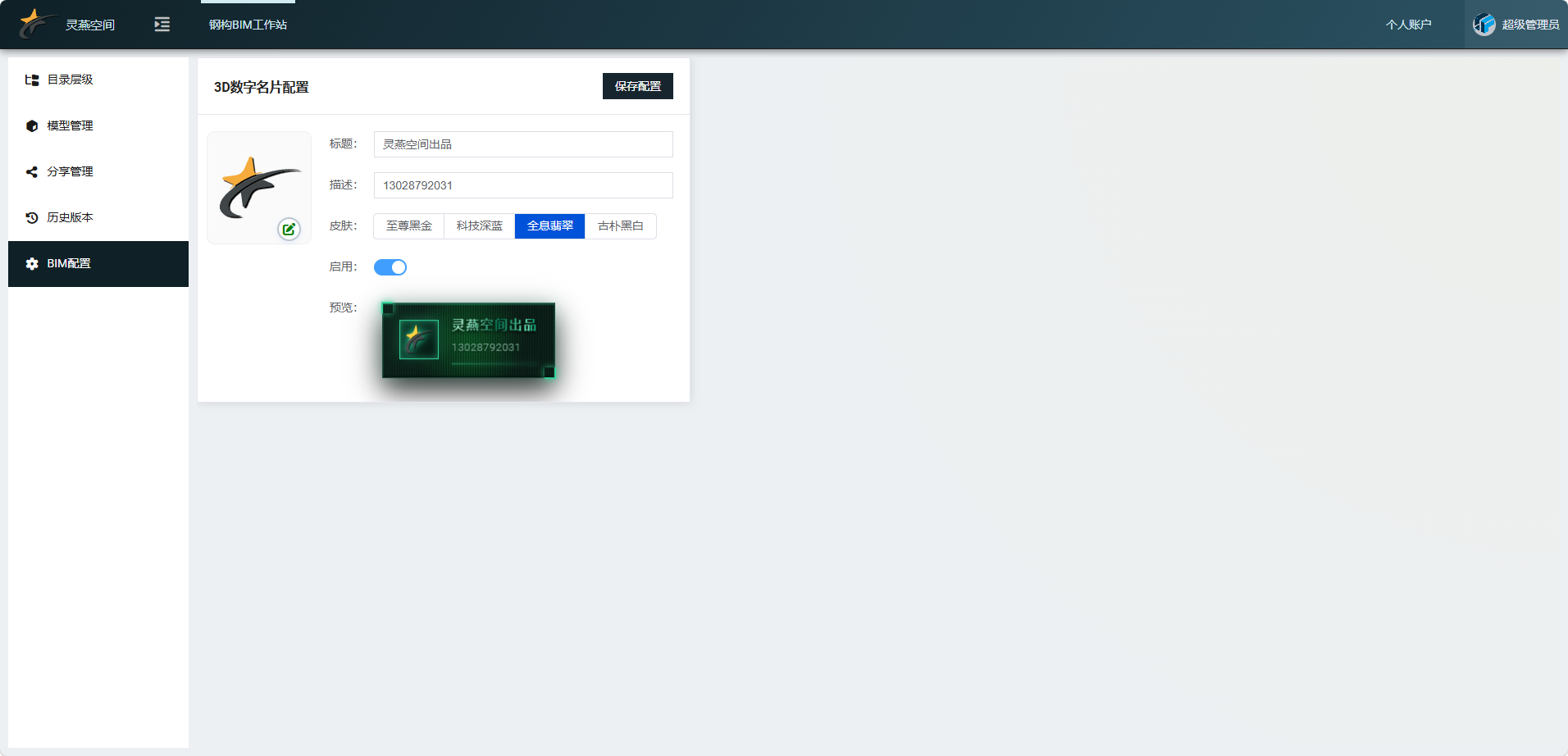

四、企业名片配置

1. 可以随时启用或关闭，全局生效
2. 目前上架四款主题皮肤可以配置
3. 随时更改配置，随时全局生效

4.1、【至尊黑金】

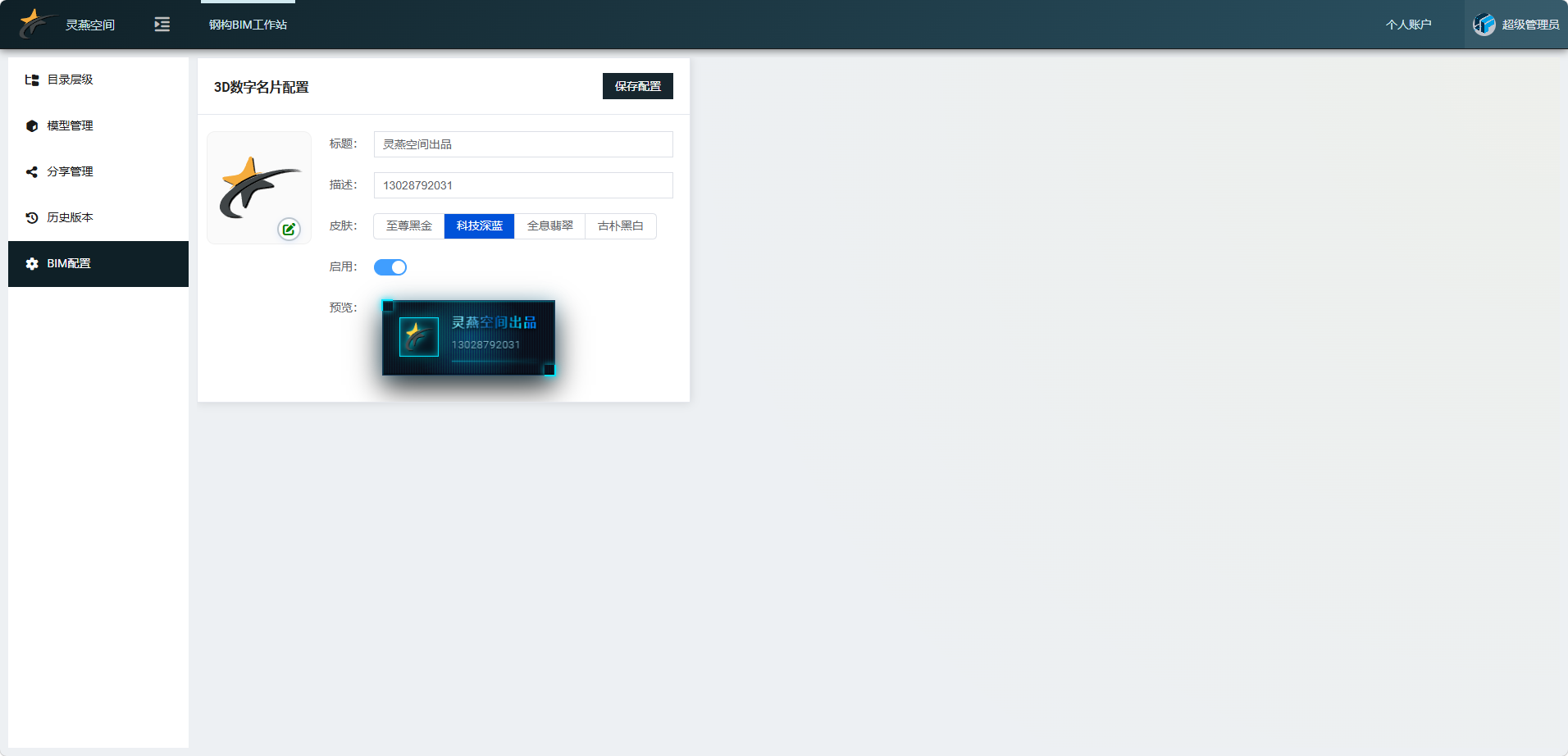

4.2、【科技深蓝】

4.3、【全息翡翠】

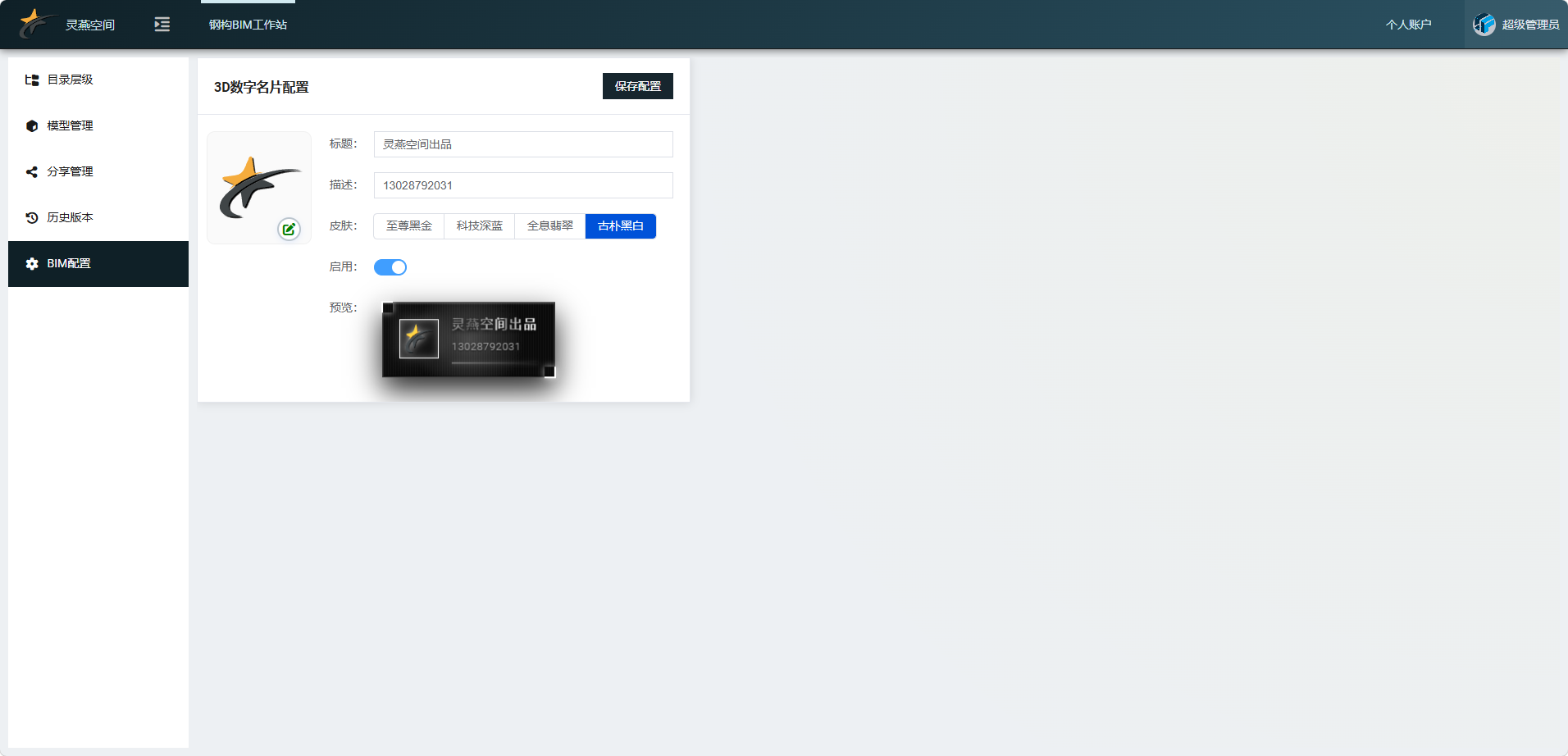

4.4、【古朴黑白】

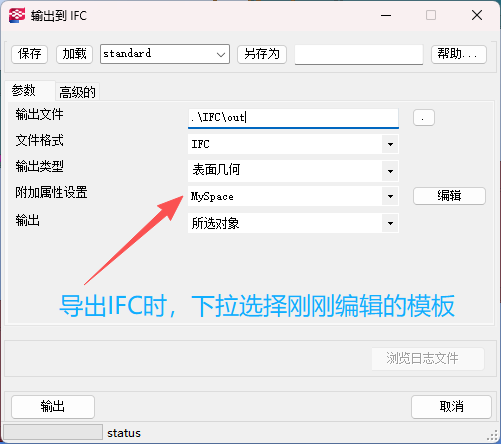

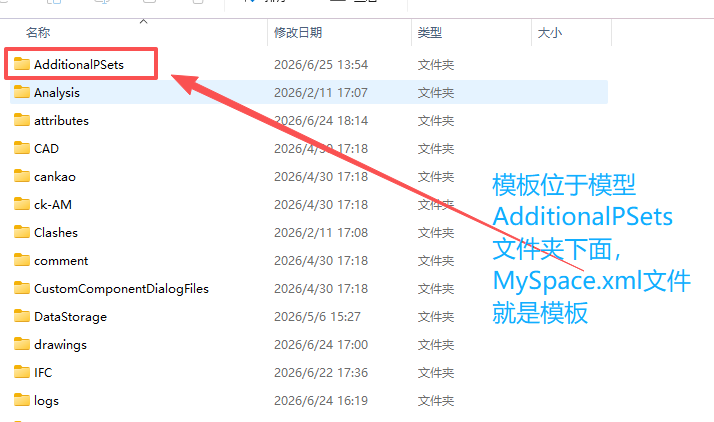

五、Tekla导出IFC配置教程

5.1、Tekla21.0及以上配置

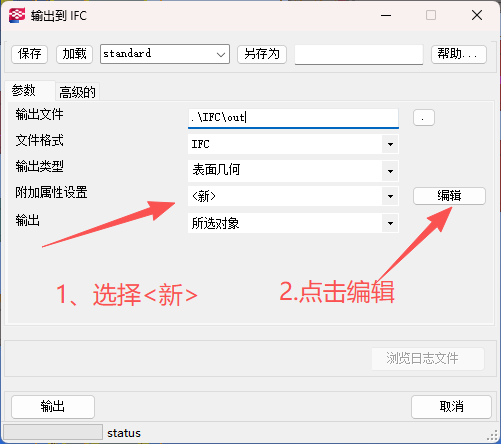

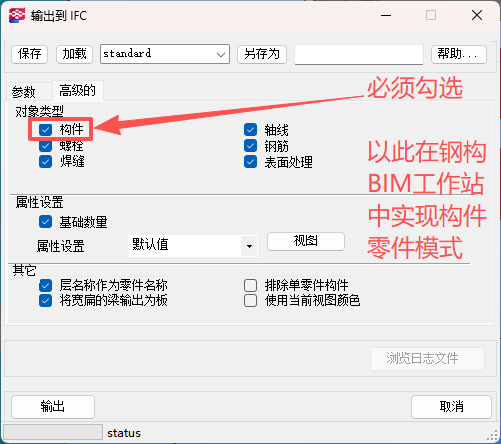

5.1.1、配置勾选

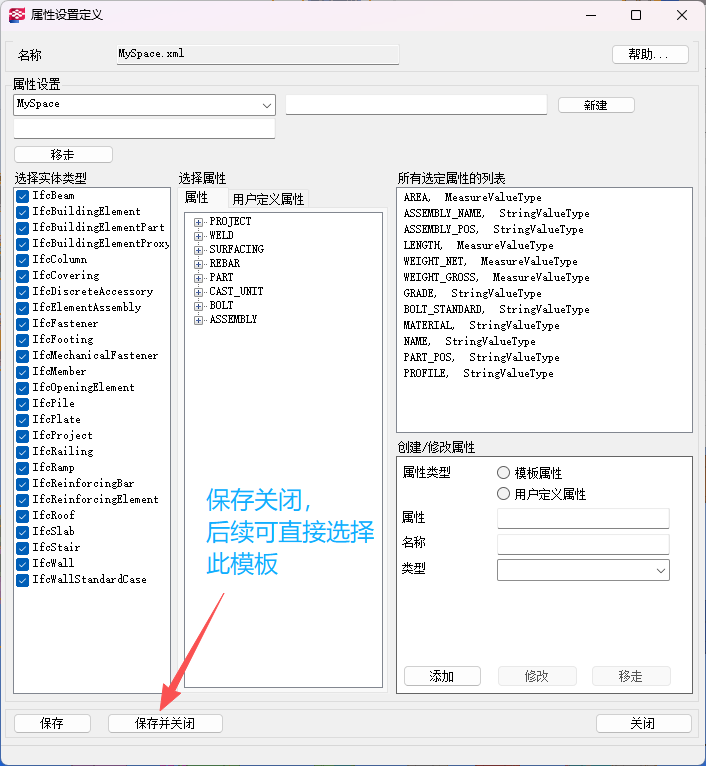

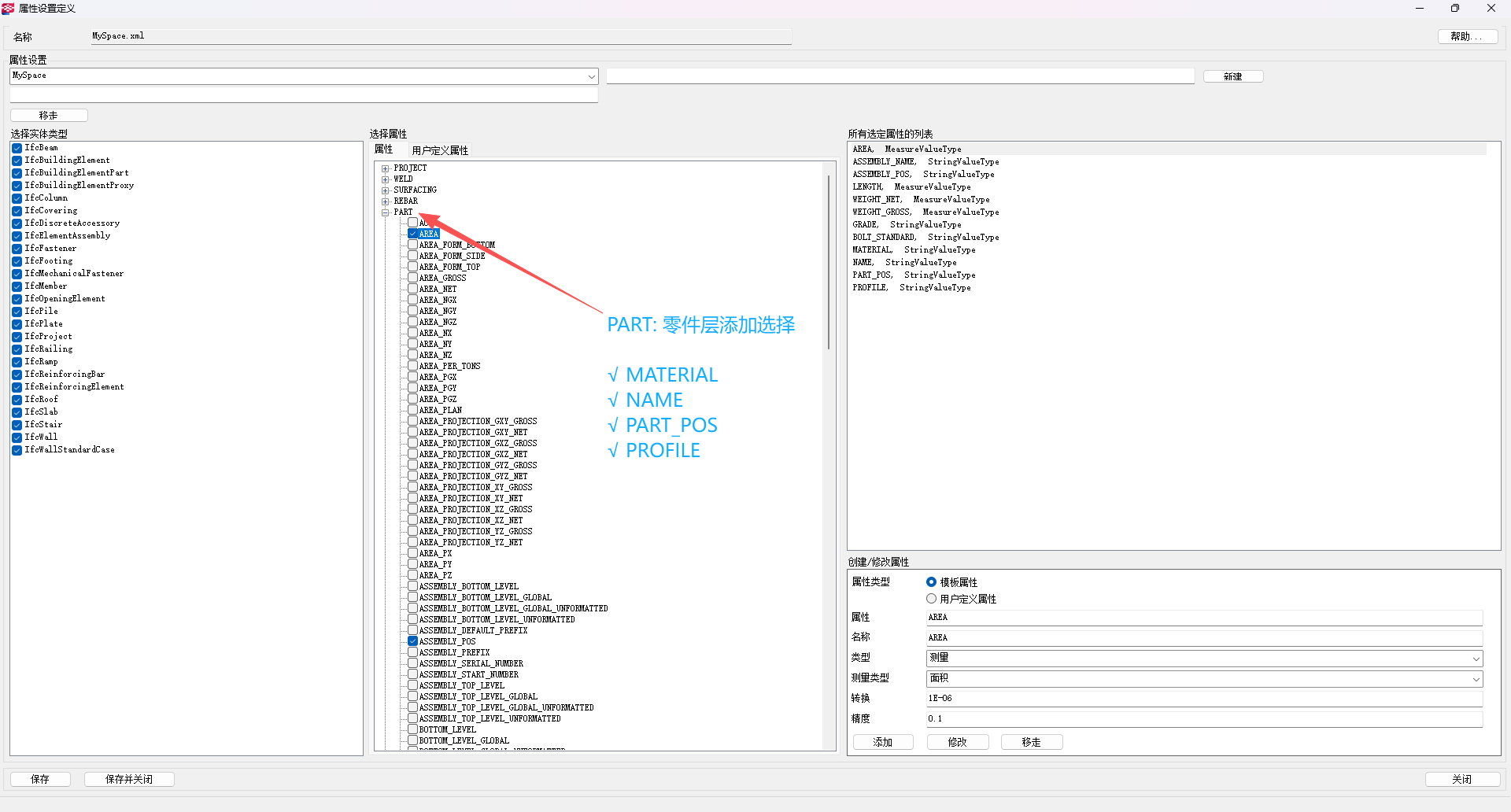

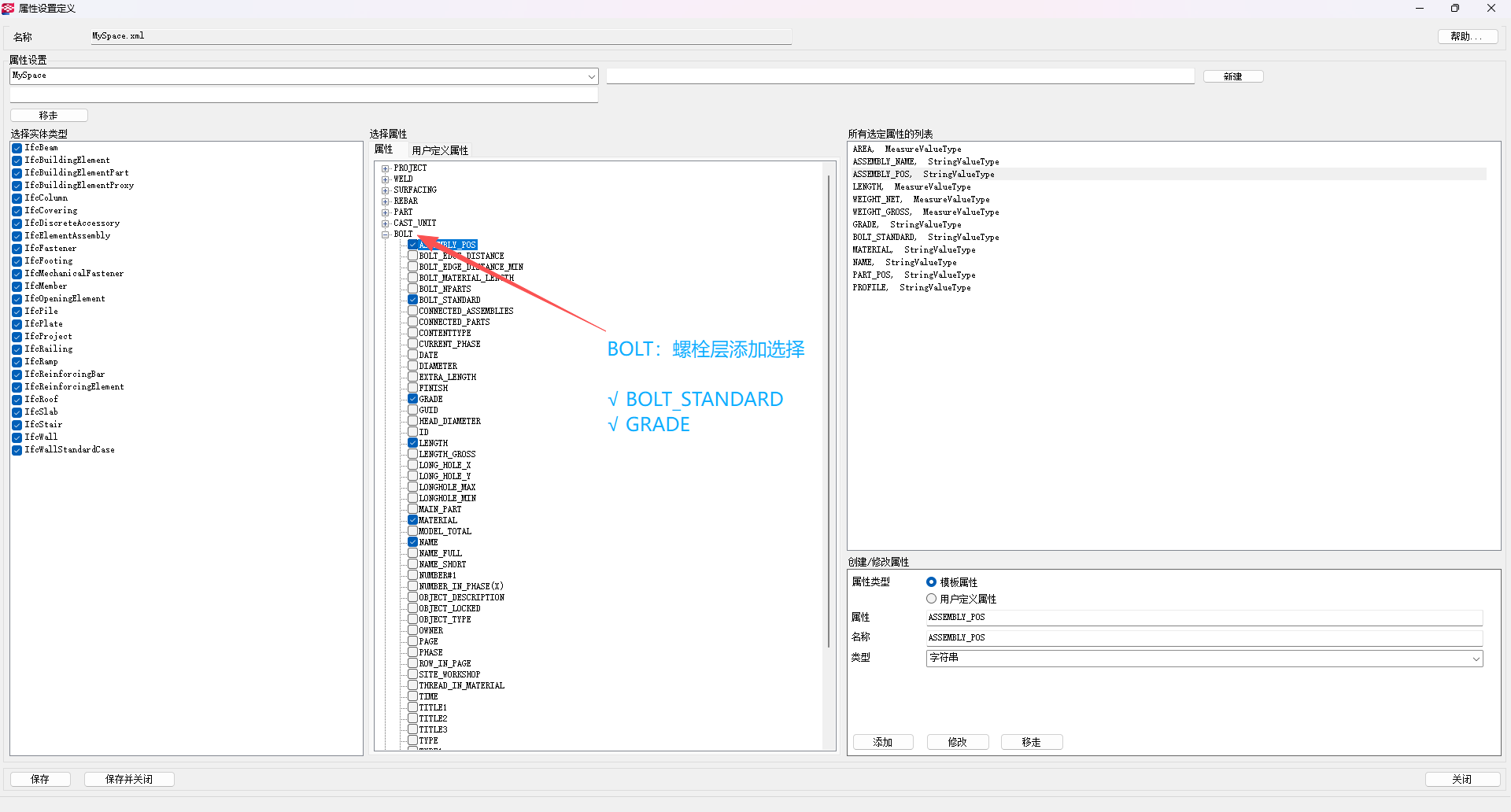

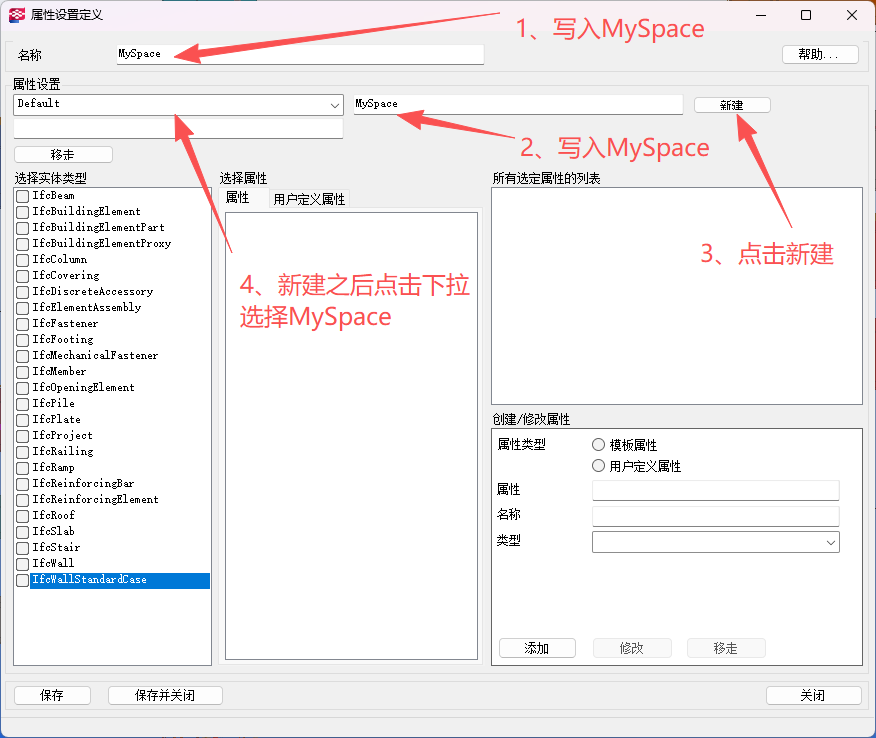

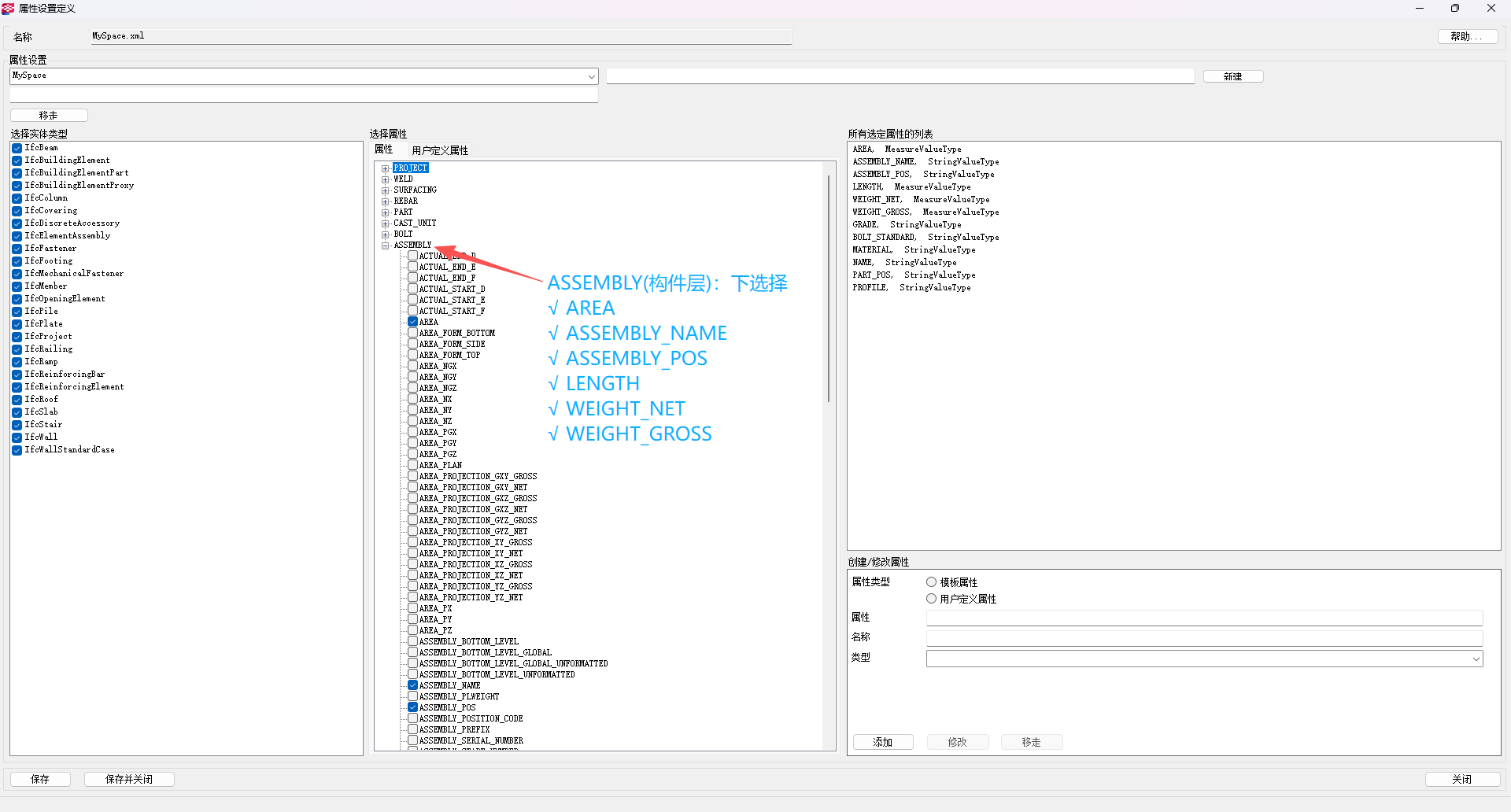

5.1.2、属性勾选

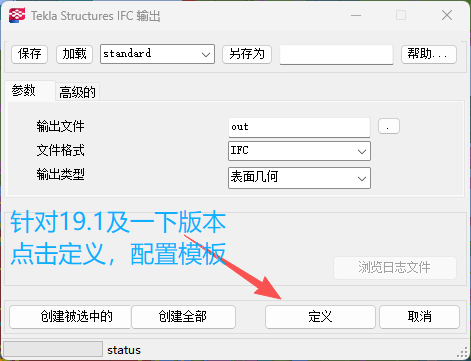

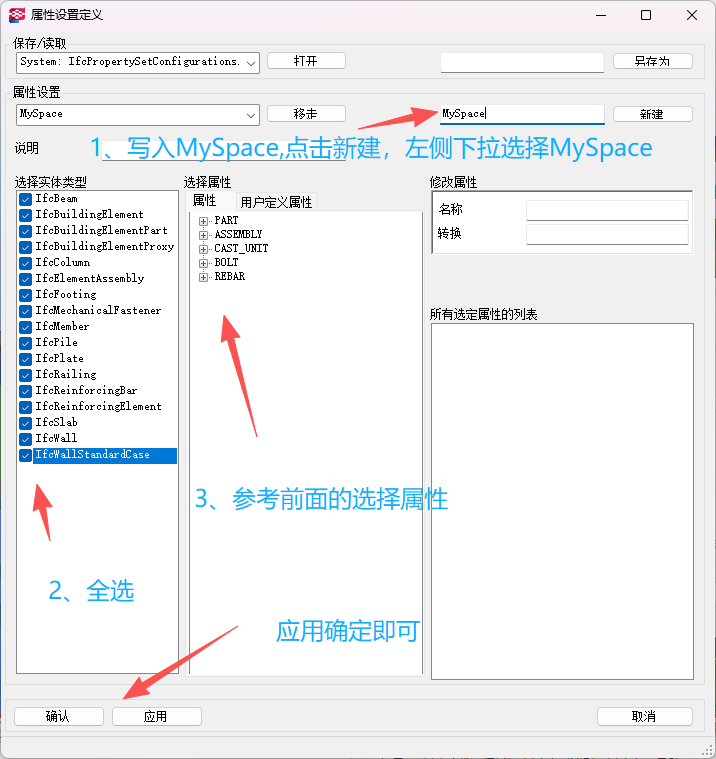

5.2、Tekla19.1及以下配置

参考前面的21.0及以上的属性配置

六、模型浏览教程

6.1、点击口令链接或者扫二维码打开模型

体验链接： 测试厂房

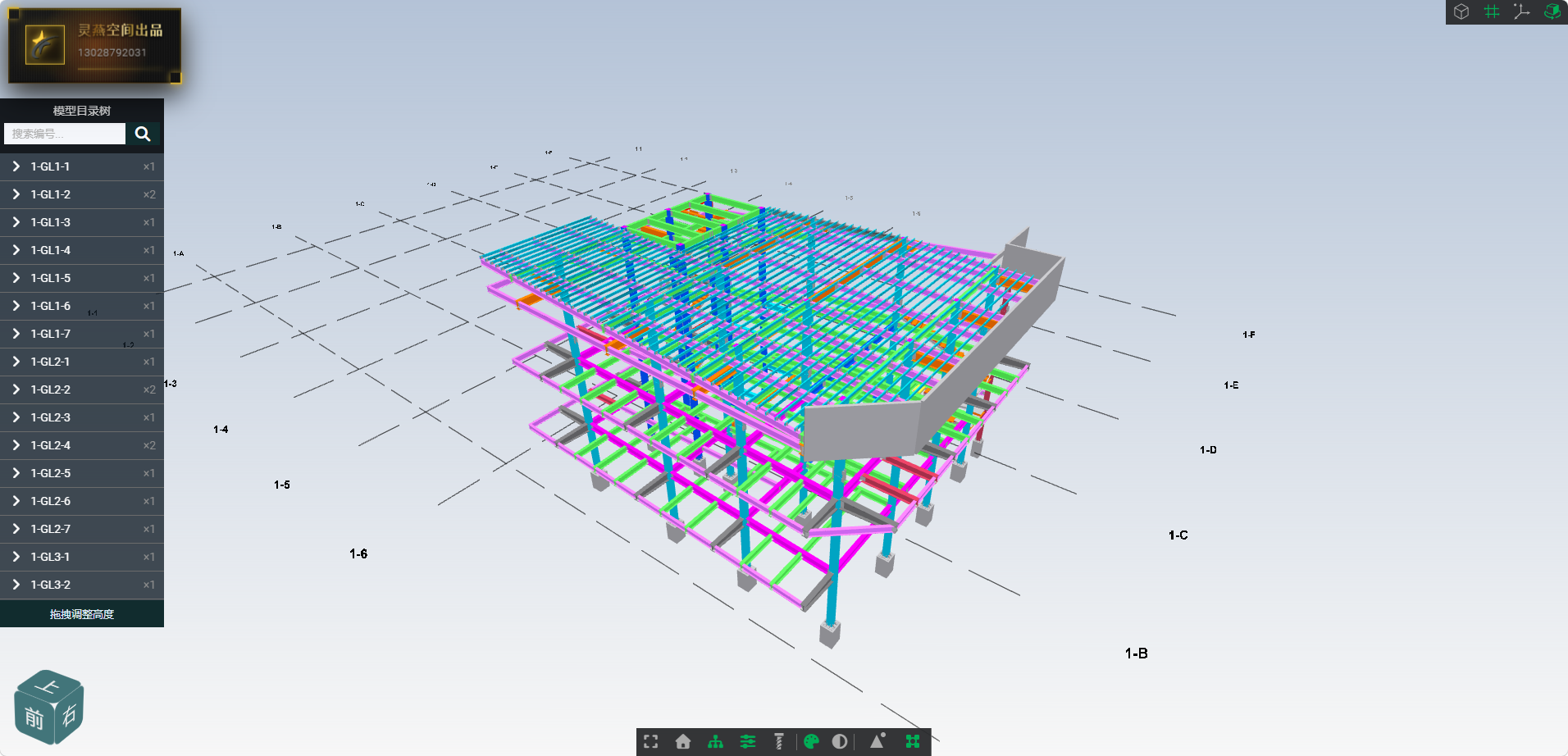

6.2、旋转模型，移动模型

旋转模型：鼠标左键按下，旋转

移动模型：鼠标中键按下，平移

缩小放大模型：鼠标中键滚轮缩小放大

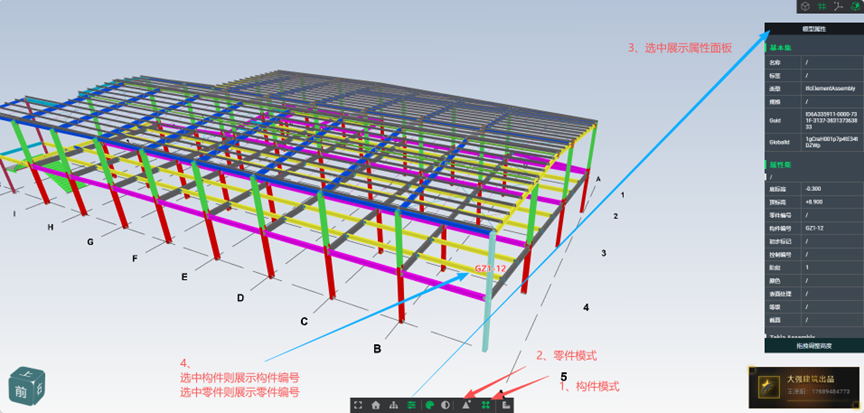

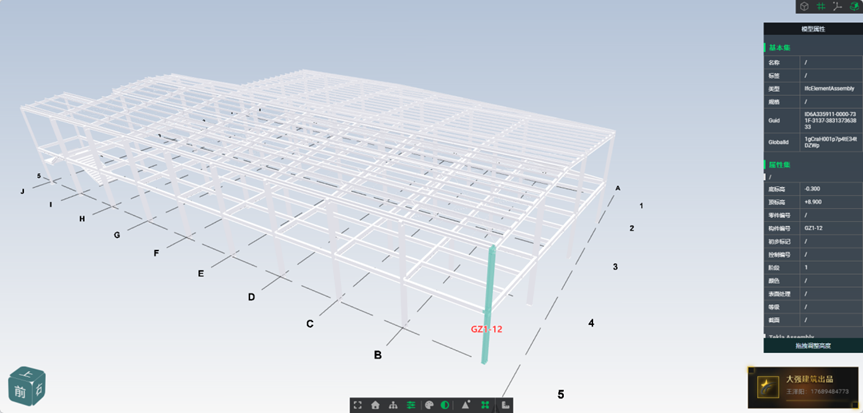

6.3、选择模式，属性面板，标签属性

选择模式：底部面板互斥开启构件/零件任意一种模式，默认按构件模式走，选择构件之后，构件展示对应的编号标签，同时自动更新属性面板，参考下图

属性面板：底部面板选择开启/关闭属性面板，选择的对象是零件就是零件属性面板，是构件就是构件属性面板，参考下图

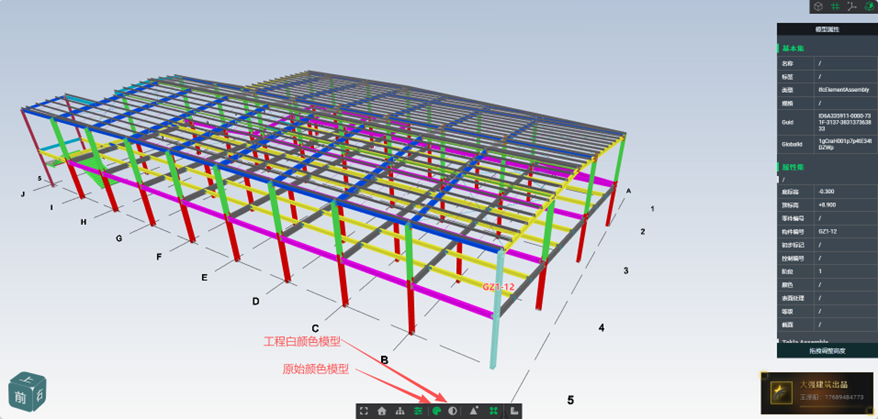

6.4、 彩色模型和工程白模型

底部面板有一组互斥选项，彩色模型/工程白模型，可以随时切换模型展示颜色，参考下

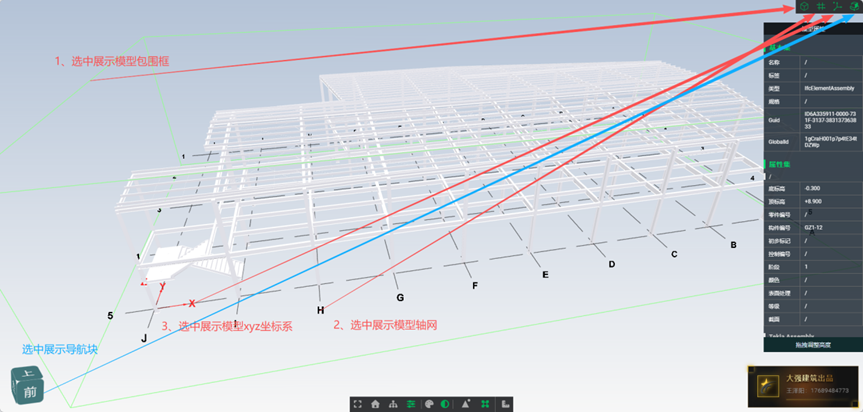

6.5、轴网，坐标系，导航块等辅助图元

6.6、最大化、最小化、默认视角

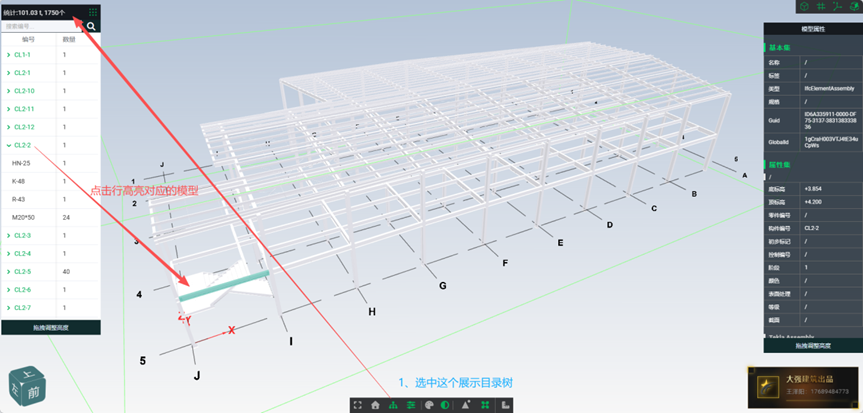

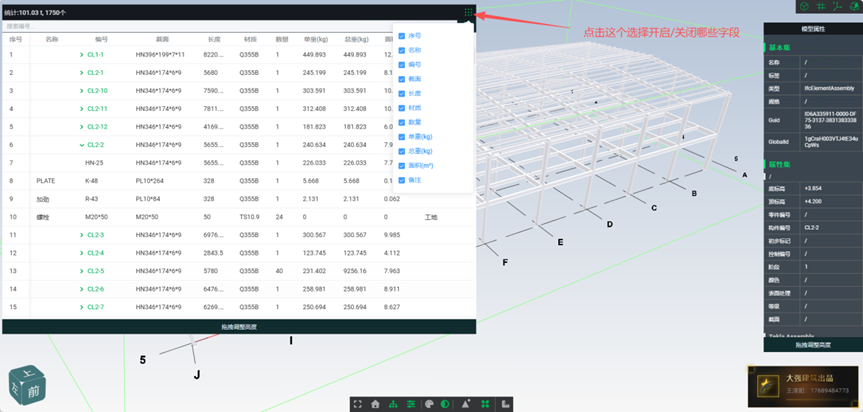

6.7、目录树与编号搜索、清单字段开启/关闭
